18 特征匹配与颜色匹配

前两章的匹配方法有一个共同点：它们都是稠密的——灰度匹配（章节 16）逐像素比对整块模板，形状匹配（章节 17）逐点比对整条轮廓，姿态（角度、尺度）必须作为显式维度逐档搜索，范围越大代价越高。本章介绍两种”另辟蹊径”的匹配。特征匹配（feature matching）把图像压缩成几十个关键点（keypoint），比对的不再是整片像素而是稀疏的点集——当零件可能以任意角度、甚至不同尺度出现时，它的代价几乎不随姿态范围增长。颜色匹配（color matching）则干脆放弃几何：“这是红盖还是黄盖”的分选问题里，重要的不是零件在哪、转了多少度，而是它是什么颜色——用颜色统计量做分类，比任何几何匹配都直接。

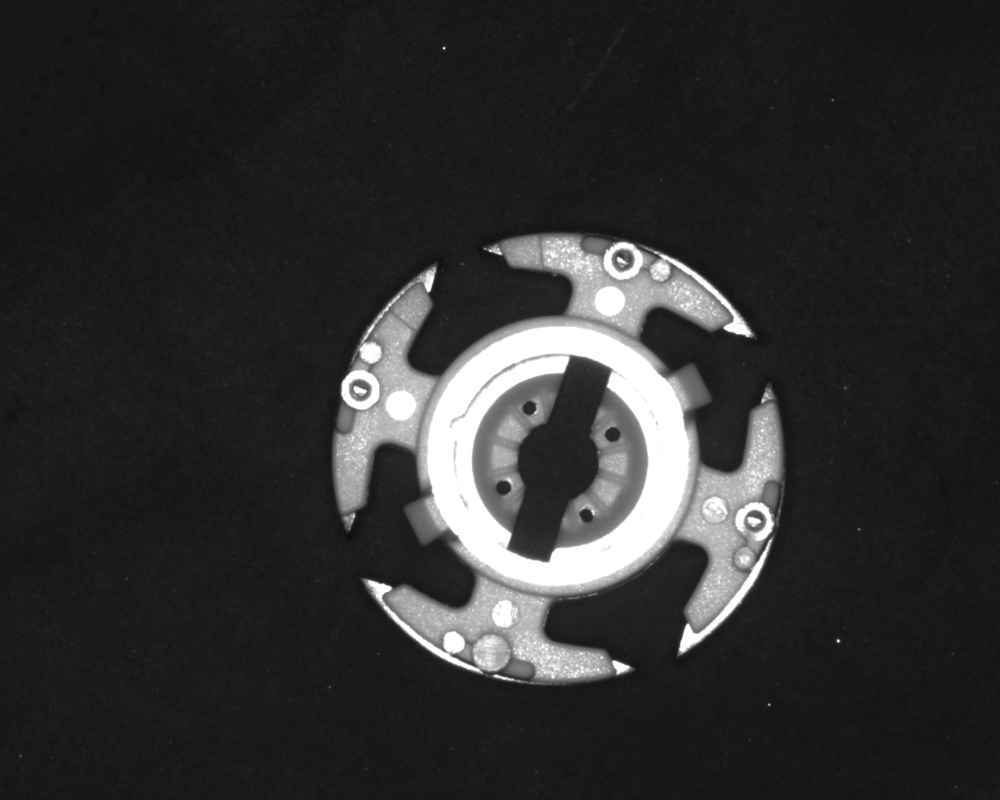

特征匹配部分用一组真实工业样图：Smart3”特征匹配”定位方案的样片——一枚五臂转子/链轮铸件，暗场照明下拍成 \(1000\times 800\) 的 8 位灰度图。同一颗物理零件在四幅图中以不同的位置与角度出现，这正是特征匹配最典型的用武之地。我们把其中一幅（rotor_001，零件居中靠上）裁出零件方块当模板（图 18.1 (a)），在另外三幅（rotor_002/003/004）里搜索它。零件表面满布铸造喷砂纹理、布满通孔、卡槽与臂尖，角点极其丰富；但它又近乎五重旋转对称——这给匹配埋了一处真实的坑，下文详述。颜色匹配部分则保持合成数据：本套”特征匹配”样图是单通道灰度，无法驱动颜色匹配；为完整呈现 SciSvColorMatch 的用法与色度行为，颜色实验沿用红/绿/蓝/黄瓶盖分选的合成场景，并在小节 18.4 说明。

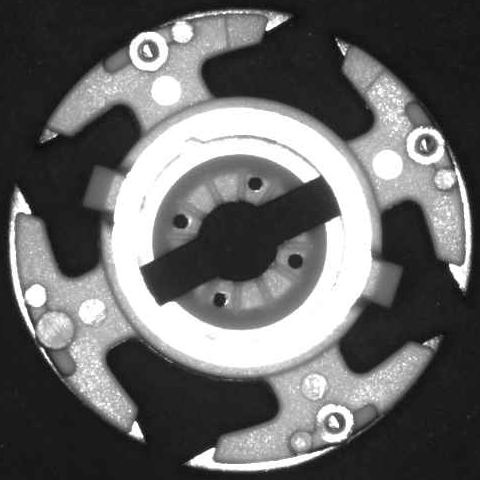

(a) 模板：从 `rotor_001` 裁出的转子零件（\(480\times 480\)）

18.1 特征点与描述子

特征匹配的第一步是从图像中挑出少数”有个性”的点。什么样的点有个性？平坦区域内的一个像素，挪到哪里邻域都长一样，无从辨认；边缘上的点沿边缘滑动时邻域几乎不变，只能定一个方向；只有角点（corner）——灰度沿两个独立方向都剧烈变化的点——其邻域在平移下处处不同，能被唯一地”认出来”。这与章节 25 里角点作为轮廓显著点的直觉一脉相承：检测器在图像上寻找局部”角点性”最强、且强度超过阈值的位置，作为关键点。

光有位置还不够，还要能在另一幅图里认出同一个点。为此给每个关键点的邻域计算一个描述子（descriptor）——把邻域的灰度或梯度分布编码成一个特征向量，作为这个点的”指纹”。两幅图中描述子最接近的点对，就是候选的对应（correspondence）。要让旋转后的同一个角点仍有相近的指纹，描述子在计算前先估计邻域的主方向，把邻域旋到统一朝向再编码——这就是旋转不变性（rotation invariance）的来源：角度不靠穷举搜索，而是被描述子”消化”掉了。

这正是稀疏匹配在代价上翻盘的关键。稠密模板匹配必须遍历位姿空间：位置 \(\times\) 角度 \(\times\) 尺度的网格，每个格点做一次全模板比对，角度范围扩大一倍，代价就翻一倍。特征匹配则把流程拆成三步：检测关键点（每幅图只做一次，与姿态无关）、比对几十个描述子、最后从候选对应中解出位姿——位姿空间从头到尾没有被枚举过。候选对应里难免混入认错的外点（outlier），所以解位姿用的是 RANSAC：反复随机抽取最小点组拟合一个刚体（或相似）变换，统计有多少对应在该变换下吻合——即内点（inlier）——内点最多的变换胜出，位姿由全体内点最小二乘精化。

RANSAC 我们在章节 14 拟合直线时已经用过：在被外点污染的数据中，“随机抽最小样本、投票选共识”比最小二乘鲁棒得多。那里的外点是误入的边缘点，这里的外点是认错的描述子对应——配方完全相同。

一笔代价账：本章样图若用灰度匹配覆盖 \(360^\circ\)，按 \(1^\circ\) 步长要预备 360 个模板姿态逐一扫描；特征匹配只需检测一次关键点（本例每幅搜索图约 410 个），再在 \(335\times{\sim}410\) 量级的描述子对里找对应——角度范围再大，这笔账也不变。

当然，天下没有免费的午餐：特征匹配要求模板有足够多可检测的角点。光滑无纹理的零件（圆盘、素色板）提不出几个关键点，模型根本建不起来——本章这枚转子铸件恰好相反，喷砂表面与孔、槽、臂尖处处是角，是特征匹配的”友好”对象。但它带来另一类真实的麻烦：近五重旋转对称。几何上自相似的零件，描述子在不同臂上彼此撞脸，容易把位姿解到一个”错位”的共识上——这正是下一节要直面的工程坑。

18.2 特征匹配实验

模板取自 rotor_001：先对零件做亮度阈值求重心（\((533.3,492.6)\)），以重心为中心裁出 \(480\times 480\) 方块（图 18.1 (a)）。用 STABLE 检测器在模板上训练，得到 335 个模型特征点（图 18.2）：它们密布于喷砂表面、通孔与卡槽边缘、臂尖等角点性最强处。同一模型在三幅 \(1000\times 800\) 搜索图上各检出约 410 个场景关键点（420 / 414 / 406）。

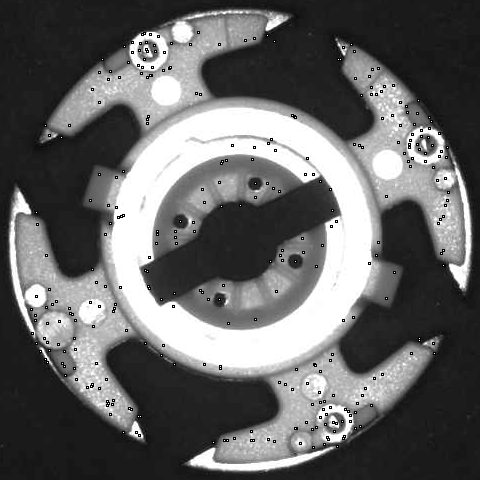

图 18.2: 训练得到的 335 个模型特征点（黑块白心标记）：铺满喷砂纹理、孔槽边缘与臂尖等角点丰富的位置。

真实样图没有标注真值位姿，我们用两条互相独立的证据来校验匹配质量。其一是已知答案的自匹配：把模型放回它自己的源图 rotor_001 里搜，理应回到模板原点。实测定位于 \((533.00,493.00)\)、角度 \(0.000^\circ\)、尺度 \(1.0000\)——对模板原点 \((533,493)\) 的误差为 0.00 px，这把整条”裁剪—建模—搜索”的链路校了零。其二是与强度重心的交叉核对：转子近似中心对称，其亮度重心是一个与特征匹配完全无关的稳定物理参照，匹配解出的中心若与之吻合，即互证可靠。

三幅图的匹配结果（图 18.3）干净利落，全部在最严格的匹配阈值 60 上一次命中：

表 18.1: 三幅搜索图的位姿解算结果（角度为图像坐标系，y 向下）

搜索图	解出中心	角度	尺度	强度重心	中心误差
`rotor_002`	\((558.72,458.24)\)	\(-44.97^\circ\)	\(0.9996\)	\((558.6,457.8)\)	0.43 px
`rotor_003`	\((701.58,239.17)\)	\(-149.99^\circ\)	\(0.9995\)	\((701.1,239.4)\)	0.51 px
`rotor_004`	\((308.59,558.20)\)	\(-44.98^\circ\)	\(1.0000\)	\((308.6,557.8)\)	0.37 px

中心误差全部在 0.5 px 量级，尺度无一例外落在 \(1.000\) 的 \(0.05\%\) 之内——这与”同一相机、同一工作距离、零件未缩放”的物理事实严丝合缝，是结果合理性的有力旁证。注意我们根本没告诉匹配器角度范围：\(-45^\circ\) 到 \(-150^\circ\) 的旋转被描述子与 RANSAC 自然吸收。还有一处微妙却重要：解出的角度（\(-45^\circ\)、\(-150^\circ\)）并非五重对称步距 \(72^\circ\) 的整数倍——这说明匹配并未被旋转对称”将就”到某个等价解上，而是靠铸件独一无二的喷砂纹理锚定了真实的绝对朝向。

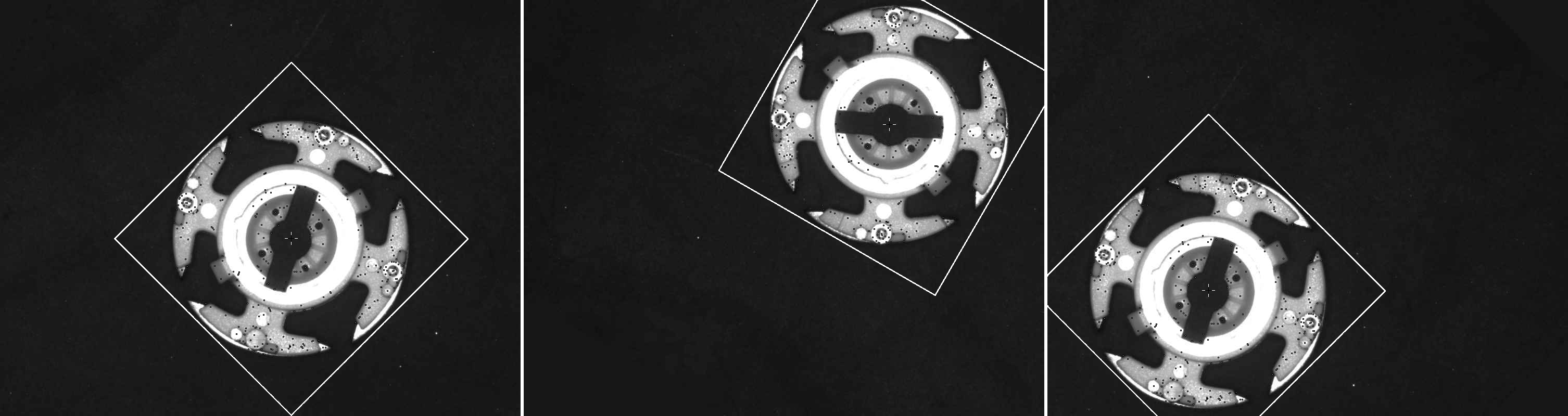

图 18.3: 特征匹配结果（三幅搜索图横排）：白框标示解出的位姿，十字为中心，黑块白心点为模型特征点经位姿映射后的落点。三幅图中同一零件以不同位置、不同旋转出现，均被准确框定，映射后的模型点精确贴合零件结构。

这次实验暴露了一个教科书几乎不写、产线上却足以让方案翻车的工程现实：描述子的选择。最初用 STABLE 检测器 + STABLE 描述子（手册的”稳健”默认搭配），自匹配完美、rotor_003 也定位到了 3.6 px，但 rotor_002 与 rotor_004 双双严重错位——中心偏出 183 px 与 52 px、尺度漂到 \(1.06\) 与 \(0.78\)，且必须把匹配阈值一路放宽到 10 才勉强出结果。病根正是上一节埋下的近五重对称：STABLE 描述子在自相似的臂间分辨力不足，RANSAC 把共识投到了一个旋转错位的解上。改用 FAST 描述子后，三幅图全部在严格阈值 60 上命中、中心误差降到 0.5 px、尺度回到 \(1.00\)——同一套检测器、同一组关键点，仅换描述子，结果天差地别。教训是：在几何自相似的零件上，描述子的分辨力比检测器的多寡更要命；“默认参数”未必为你的零件而设，对竞品参数做一次实测扫描往往比读手册更快找到答案。

还有一处 SDK 语义值得记下：FindFeatureImageModel 即使把 matchCount 设为 2，一次调用也只返回 1 个实例——RANSAC 选出内点最多的那一个变换，次优实例的对应在它眼里只是一堆外点。本章每幅图恰好只有一颗零件，故每图调用一次即可；但若一幅图里有多颗同款零件，必须在应用层做”找到一个 → 把它从图上抹除 → 再找”的迭代。

最后值得点明的是稀疏匹配鲁棒性的来源：图 18.3 里映射后的模型点精确贴合每个零件，是因为位姿由点群的几何一致性决定，而非某个单点之准。检测器只认”角点性”，个别候选对应连错臂、连到背景亮斑都在所难免；能把它们一一排除的，是 335 个模型点必须同时各就各位的硬约束。稀疏匹配的鲁棒性不在单点之准，而在群点之合。

18.3 颜色的表示与匹配

换一个场景：传送带上流过红、绿、蓝、黄四种瓶盖，任务是分选。这里几何完全不重要——盖子都是圆的——重要的只有颜色。最朴素的做法是把区域的平均颜色当作一个三维向量 \((R,G,B)\)，与各参考色算欧氏距离，距离最近者胜。

这个做法埋着一颗雷：RGB 把亮度与色度耦合在一起。同一个红盖，灯光暗三成，\((R,G,B)\) 三个分量近乎等比例缩小——颜色向量沿着指向原点的射线滑动，与参考色的欧氏距离随之增大，哪怕人眼看它”还是那个红”。产线上灯管老化、电压波动、工件离灯远近不一，亮度从来不是常数；用原始 RGB 距离做分选，等于把分类阈值押在照明的稳定性上。

解决思路是把亮度从颜色里除掉，只留下”色彩的比例”——这就是色度（chromaticity）。最简单的色度坐标是归一化 RGB：

\[ r = \frac{R}{R+G+B}, \qquad g = \frac{G}{R+G+B}, \]

（\(b\) 由 \(r+g+b=1\) 给出）。三个分量同乘一个增益，分子分母同步缩放，\((r,g)\) 纹丝不动——线性的亮度变化被精确消去，与 NCC 靠归一化消去照明增益（章节 16）是同一套思想在颜色空间的翻版。HSV 空间的色调 H、饱和度 S 与明度 V 的分离（章节 7 的彩色二值化已经用过）是另一种实现，工程效果相通。

几何图像：RGB 空间中”同色不同亮”的点排在一条过原点的射线上；色度归一化把每条射线投影到 \(R+G+B=\text{常数}\) 的平面上的一个点。分类在这个平面上做，亮度维度被整个折叠掉了。

颜色匹配器的使用方式是一类一模型：为每种参考色训练一个颜色模型，对待测区域用每个模型各打一个分，得分最高者即为预测类别。它的内部颜色表示是否做了色度化处理，手册未必明说——但我们可以用实验把它问出来。

18.4 颜色匹配实验

本节用合成数据：前面特征匹配所用的 Smart3 样图是单通道灰度，无法承载颜色信息；为完整演示 SciSvColorMatch 的用法并探究其内部颜色表示，我们构造一组色块分选场景。参考样本是四个瓶盖色块（红/绿/蓝/黄，每像素每通道叠加 \(\pm 10\) 的均匀噪声，图 18.4）。测试集是一张 \(3\times 4\) 网格（图 18.5）：四列对应四种颜色，三行把盖子的亮度分别乘以 \(0.8\times\)、\(1.0\times\)、\(1.2\times\)——模拟照度与反射率 \(\pm 20\%\) 的波动。

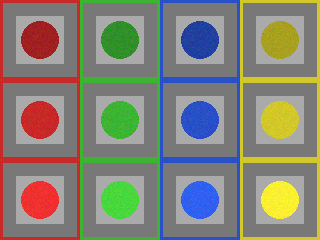

图 18.5: 颜色匹配结果：每个色块按预测类别的参考色描边（行亮度自上而下 \(0.8\times/1.0\times/1.2\times\)）。12 块全部分类正确，无一画出表示判错的对角线。

分类结果干净利落：12/12 全部正确，真类得分落在 81.7～92.9 之间，对最强错误类的平均余量约 40 分——不是险胜，是碾压。

但本实验真正的看点不是正确率，而是亮度扫描。按行统计真类平均得分：

表 18.2: 真类得分随亮度的变化（每行 4 块取均值）

亮度	\(0.8\times\)	\(1.0\times\)	\(1.2\times\)
真类平均得分	91.0	89.9	84.1

亮度上下波动 \(20\%\)，得分曲线几乎是平的——最大落差仅 5.8 分。如果匹配器内部用的是原始 RGB 距离，\(\pm 20\%\) 的亮度会把颜色向量推离参考色相当远，得分理应大幅滑落；平坦的曲线指向另一个结论：该 SDK 的颜色匹配行为接近色度空间，而非原始 RGB 距离。\(1.2\times\) 行那一点轻微下降也有合理解释：黄色盖的 R 通道参考值为 210，乘 \(1.2\) 后达 252、已贴近 255 的上限，叠加 \(\pm 10\) 噪声后被钳位截断——饱和让色度真的偏了，扣分扣得有理。

还有一处方法论上的细节值得展开。我们同时跑了两个手工基线：圆盘均值的原始 RGB 距离分类与色度距离分类——结果都是 12/12。这说明四色分选任务本身太容易了：红绿蓝黄的色相相距甚远，\(\pm 20\%\) 的亮度还不足以让原始 RGB 翻车，正确率这个指标对”SDK 是否色度化”毫无判别力。能区分两种假说的，是得分曲线的形状：原始 RGB 假说预言得分随亮度明显滑落，色度假说预言曲线平坦——实测站在了后者一边。设计实验时要让相互竞争的解释给出不同的预言，否则跑出再漂亮的数字也只是自我安慰。

18.5 SciVision 实现

特征匹配由 SCIMV::SciSvFeatureMatch 承担，训练与搜索两步：

SCIMV::SciSvFeatureMatch fm;
SciROI mask;                              // 默认构造 = UNDEF，表示整图（必须如此！）
SciMatchModel model;
fm.CreateFeatureImageModel(tmplImg, mask,
        SCI_FEATUREMATCH_DETECTOR_STABLE,   // detectorMethod: 0=STABLE 1=FAST 2=EDGEPOINT
        SCI_FEATUREMATCH_DESCRIPTOR_FAST,   // descriptorMethod: 本零件实测 FAST 远胜 STABLE
        /*sampleStep*/ 1,                   // 采样步距：1/2/4，越大点越稀、越快
        /*scaleRange*/ 0,                   // 尺度档位 0..3，0 = 不扩展尺度
        /*detectorThreshold*/ 30,           // 角点响应阈值 [1,255]，越高点越少
        &model);
SciFeaturePointArray pts;
fm.GetFeatureModelPoints(model, &pts);      // 本例 335 个模型特征点

SciPointArray centers; SciVarArray angles, scales;
fm.FindFeatureImageModel(sceneImg, roi, model,
        SCI_FEATUREMATCH_MATCHER_STABLE,
        /*matcherThreshold*/ 60,            // 匹配质量下限 [1,100]，本例严格档 60 即全部命中
        /*matchCount*/ 1,                   // 注意：给多大也只返回 1 个实例
        &centers, &angles, &scales);

训练侧最致命的不是阈值多寡，而是 descriptorMethod 的选择：本章近旋转对称的转子上，STABLE 描述子分辨不开相似的臂、把位姿解到错位共识，FAST 描述子才稳（见小节 18.2）。detectorThreshold 与 sampleStep 控制点的密度与速度；scaleRange 在零件可能远近变化（如相机高度不固定）时才需要打开。搜索侧的 matcherThreshold 是小节 18.2 讨论的内点率门槛——描述子选对后，本例三幅图在最严格的 60 档即全部命中。返回的 angles 是数学正方向（逆时针为正），在 y 轴向下的图像坐标里绘制位姿需取负换算——与灰度匹配（章节 16）同一个约定坑。

颜色匹配由 SCIMV::SciSvColorMatch 承担：

SCIMV::SciSvColorMatch cm;
SciROI cmask;                             // 同样必须 UNDEF
SciMatchModel cmodel;
cm.CreateColorImageModel(refImg, cmask,
        /*pyramidLevel*/ -1,              // -1 = 自动选金字塔层数
        SCI_COLOR_SENSITIVITY_HIGH,       // 颜色灵敏度 0..2
        &cmodel);

SciPointArray ctr; SciVarArray ang, score;
cm.FindColorImageModel(gridImg, cellROI, cmodel,
        /*minScore*/ 1, /*matchCount*/ 1, /*overlapRatio*/ 50,
        /*startAngle*/ 0, /*angleExtent*/ 10, /*angleStep*/ 1,  // extent 须 ≥10
        &ctr, &ang, &score);

分类时对每个待测 ROI 用四个模型各调用一次 FindColorImageModel，取得分最高者；某模型在异色区域返回”无匹配”（122407002）属正常现象，按 0 分处理即可。

五个实测踩过的坑，如实记录：

描述子选择影响成败。同一检测器、同一组关键点，STABLE 描述子在近旋转对称的转子上把 rotor_002/004 误定位（中心偏 183 px / 52 px、尺度漂到 \(1.06\) / \(0.78\)），FAST 描述子则三幅图全部在严格阈值 60 上命中、误差 \(\le 0.5\) px。几何自相似的零件务必把两种描述子都实测一遍。
mask 必须传 UNDEF。两个 Create*Model 的 mask 参数都必须传默认构造的 SciROI表示整图；传一个 GenRect1 全图矩形，特征匹配报”特征点不足”（122406005），颜色匹配则训练”成功”但后续匹配失败（122407002）。
FindFeatureImageModel 单实例语义。matchCount 给多大都只返回 1 个实例；多实例必须在应用层做”找到 → 抹除 → 再找”的迭代。
GetFeatureImagePoints 反而要矩形 ROI。与 Create 恰好相反，给它 UNDEF ROI 会报 122406101，必须传 GenRect1(0,0)-(W,H) 的全图矩形（右下角排他）。同族 API 的 ROI 语义不要想当然。
FindColorImageModel 的 angleExtent 不能为 0。色块明明没有旋转，angleExtent=0 却会间歇性返回 122407002；统一传 \(\ge 10\) 后稳定。间歇性失败比稳定失败更难排查，遇到时先怀疑边界参数。

完整可运行工程在 code/feature_color_matching/。

工业案例：端子颜色分选的灯光波动

某连接器厂按护套颜色分选端子，初版方案在 RGB 空间设固定阈值盒分类。运行数月后误判率逐月攀升，排查发现是车间荧光灯管老化造成的色温与照度双重漂移：RGB 阈值盒是按验收当天的灯光标定的，灯一变，颜色向量整体平移出盒。整改分两步：特征上改用色度坐标（归一化 RGB）做分类，把亮度维度先行隔离；同时在视野角落固定一块白色参考块，每班次用它的实测 RGB 重算白平衡（white balance）增益，校正剩余的色温漂移。改造后误判率回落趋稳。教训有二：颜色任务必须把”亮度通道”从特征里隔离出去；并且要给系统留一个随时间可校的”白”——照明永远在变，能变的环境就要有能跟着变的基准。

18.6 小结

特征匹配 = 关键点 + 描述子 + 几何一致性：检测角点性强的稀疏关键点，用旋转归一化的描述子建立候选对应，RANSAC 在外点中投票解出位姿——位姿空间不被枚举，大角度、尺度变化的代价远低于稠密匹配。本章用真实转子样图：335 个模型点对约 410 个场景点，同一零件在三幅图中以不同位姿出现，中心误差全部 \(\le 0.5\) px、尺度恒为 \(1.000\)（自匹配误差 0.00 px 作链路校零）。
稀疏匹配的鲁棒性在群点之合，不在单点之准：个别关键点会连错臂、连到背景亮斑，靠 335 个模型点必须同时各就各位的几何一致性才把它们排除在位姿之外；代价是模板必须角点丰富，光滑无纹理的零件不适用。
工程现实：描述子选择是几何自相似零件的胜负手。近旋转对称的转子上 STABLE 描述子误定位（偏 50~180 px），FAST 描述子才把三幅图全部稳在严格阈值 60；此外 FindFeatureImageModel 一次只返回一个实例，多实例要”找-擦-再找”。
颜色分类要用色度，不要用原始 RGB：归一化 \(r=R/(R+G+B)\) 类的色度坐标把亮度从颜色中除掉，照明波动下分类才稳；实测 SDK 颜色匹配在 \(\pm 20\%\) 亮度扫描下真类得分仅落差 5.8 分，行为接近色度空间。
设计有判别力的实验：四色分选任务连原始 RGB 基线都能拿满分，正确率无法区分假说；能区分的是得分曲线随亮度的形状——让竞争假说给出不同预言，数据才说得上话。

稀疏特征匹配的三大支柱各有奠基文献：角点检测的 Harris–Stephens 算子 (Harris 和 Stephens 1988)、把检测与描述推向尺度不变的 Lowe 的 SIFT (Lowe 2004)，以及以二进制描述子大幅提速的 Rublee 等人的 ORB (Rublee 等 2011)。特征点、描述子与基于颜色的识别在 Steger 等人的著作中有更系统的论述 (Steger, Ulrich, 和 Wiedemann 2018)。
