23 Blob 分析

阈值分割（章节 7）把图像变成了黑白两色，但产线提出的问题从来不是”哪些像素是白的”，而是：这盘贴片元件上有多少颗？哪几颗彼此搭接、需要返工再上料？最大的那个 blob 有多大、在哪里？要回答这些问题，必须先把”一堆白色像素”组织成”一个个对象”——这正是分割之后的第一站。Blob 分析（blob analysis）= 连通域提取 + 特征计算 + 筛选分类，三步合起来构成了计数、分选、异物检测等大半个检测世界的骨架。

本章用一帧真实工业样图贯穿全部实验（图 23.1）：来自 Smart3「blob 分析示例方案」的一幅采集图——深色绒布托盘上散落着一批贴片元件（chip 件，金属端面在同轴光下高亮）。原图为 3840×2748 单通道灰度，盒式降采样 ×4 到 960×687 以适配书内插图。画面里约 24 颗元件以各种转角散布，其中一对端对端搭接、还有一颗被视场下缘截断；托盘绒面在高亮阈值下又会泛起成片的细小散斑。我们的任务，是让算法把元件数清、把搭接对挑出来——途中会遇到的每一个坑，都是产线上的常客。

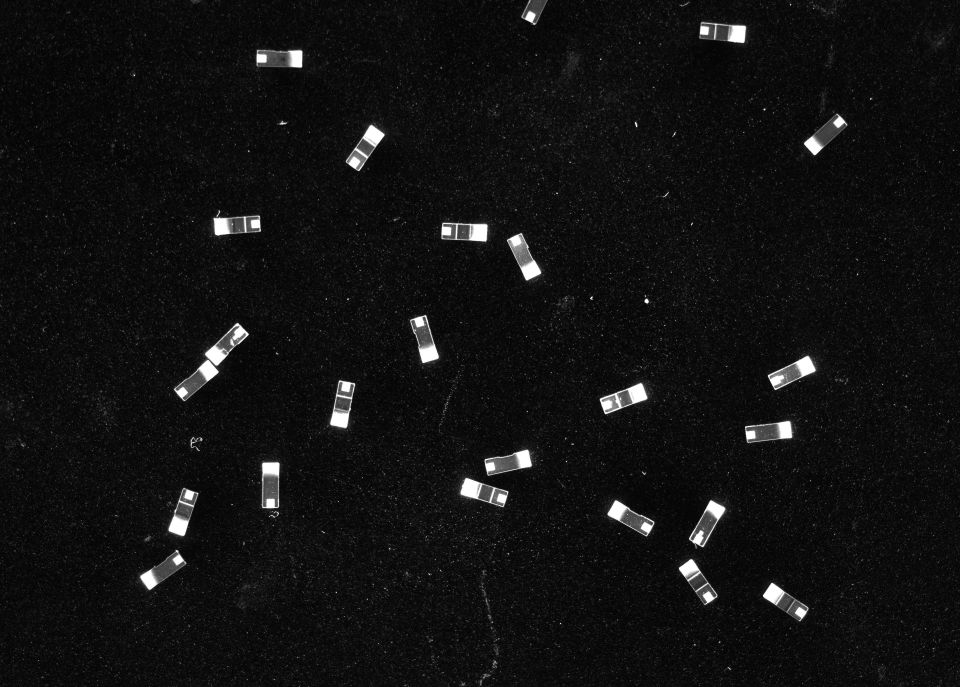

图 23.1: 真实工业样图（贴片元件散料检测，960×687，由 3840×2748 原图降采样 ×4）：深色托盘上散布的贴片元件，金属端面高亮。画面含一对端对端搭接的元件、一颗被下缘截断的元件，以及大量托盘绒面散斑。

23.1 连通域与标记

二值图像里的”对象”在数学上叫连通域（connected component）：一组前景像素，其中任意两个都能通过一串相邻的前景像素互相到达。关键在”相邻”二字的定义——4 连通（4-connectivity）只认上下左右四个邻居，8 连通（8-connectivity）把四个对角邻居也算进来。

这个看似细枝末节的选择有实打实的后果。两个只在对角线上碰了一个角的斑块，在 8 连通下是一个对象，在 4 连通下是两个；一条一像素宽的斜线，在 8 连通下是一根完整的线，在 4 连通下会碎成一串孤立点。做计数时，连通性选错，计数就系统性地偏多或偏少。工业库的默认值几乎都是 8 连通，因为真实目标经采样后的斜向边界天然以对角方式衔接。

对角线接触在 8 连通下算一个 blob。本章后面那对搭接元件却是另一回事——它们物理上首尾搭在一起，像素集真正重叠，无论 4 连通还是 8 连通都会合并。另一个经典约定：前景用 8 连通时背景应配 4 连通（反之亦然），否则一条闭合的 8 连通曲线围出的内外两侧在 8 连通下竟然也是连通的，拓扑上自相矛盾。

把每个连通域找出来并编号的过程称为连通域标记（connected component labeling）。经典做法是两遍扫描：第一遍逐行给前景像素分配临时标号并记录”哪些标号其实相连”的等价关系，第二遍把等价标号合并成最终编号。基于游程（run-length）编码的实现更高效——先把每行的连续前景段压缩成游程，再在相邻行的游程之间建立连通关系，复杂度只与游程数有关而与面积无关。SciVision 的 SciRegion 正是游程编码的区域表示：阈值分割直接输出 SciRegion，Blob 分析把它拆成一个 SciRegionArray——数组里每个元素就是一个 blob。图 23.2 是本章样图以亮阈值 \(T=80\)（保留灰度 \(\ge 80\) 的高亮像素为前景）分割的结果：元件成为白色前景，但深色绒面在这条阈值下泛起成百上千颗 1～几像素的散斑。这张图——连同它的噪声——就是后续一切分析的输入。

图 23.2: 亮阈值分割（\(T=80\)，前景 = 高亮元件）得到的二值图：元件清晰成块，但托盘绒面同时泛起成片散斑——它们将由后续的面积筛选剔除。

23.2 Blob 特征

拿到 blob 数组后，每个 blob 还只是”一团像素”。要分类，得先把它度量成数字——这就是区域特征（region features）。常用特征可以分成三个家族。

大小与位置。面积（area）就是像素个数，是最便宜也最稳健的特征；重心（centroid）是坐标的平均：

\[ \bar x = \frac{1}{A}\sum_{(x,y)\in R} x, \qquad \bar y = \frac{1}{A}\sum_{(x,y)\in R} y; \]

外接框（bounding box）给出最小包围矩形，常用于可视化与粗略的尺寸把关。

等效椭圆（equivalent ellipse）。由区域的二阶中心矩可以算出一个与该区域惯性矩相同的椭圆，其长半轴 \(R_A\)、短半轴 \(R_B\) 与方向角 \(\varphi\) 概括了区域的”伸展姿态”。两个半轴之比定义了伸长度（anisometry）：

\[ \text{anisometry} = \frac{R_A}{R_B} \;\ge\; 1, \]

它与目标的位置、转角无关。本章样图的实测正是最好的注脚：21 颗单粒元件无论转到什么角度，伸长度都聚在 2.7～3.4 这条窄带里（元件长宽比约 2.5∶1）；而那个端对端搭接对的伸长度窜到了 5.26，几乎是名义值的两倍——这是后面识别它的关键判据之一。

无量纲形状量。圆形度（circularity）衡量区域与圆的接近程度，常用定义是

\[ c = \frac{4\pi A}{P^2} \in (0, 1], \]

其中 \(P\) 为周长；完美的圆取 1，越细长或边界越粗糙越小。矩形度（rectangularity）是区域面积与其外接矩形面积之比，理想矩形接近 1。SciVision 的 SciFeatureType 枚举把这一族收得很全：面积、重心、外接框、等效椭圆 \(R_A/R_B/\varphi\)、anisometry、circularity、roundness、rectangularity，直到 Hu 矩与孔洞数——本章实验取用其中 10 个。

本章一个实测教训：SciVision 的矩形度（SCI_REGION_RECTANGLEDEGREES）按正接矩形（轴对齐）计算，因而与位姿相关。同一批元件，摆得端正的矩形度高达 0.9，斜置 45° 的却跌到 0.38（其轴对齐外接框近乎正方形）。所以矩形度在这里不能当作位姿无关的判据——能担此任的是面积与伸长度。凡分母里带周长的特征（圆形度）也要当心：数字图像的周长沿像素边界数出，对小目标系统性偏大。

特征那么多，选哪个？三条原则：可解释——出了误判要能向工艺工程师说清”为什么”；对目标差异敏感——搭接对与单粒在伸长度上差近一倍，才值得一用；对噪声与位姿不敏感——面积、伸长度都平移旋转不变，而外接框宽高、轴对齐矩形度都随目标转动而变，不宜直接当分类判据。

23.3 筛选与分类实验

现在把流水线跑通。对图 23.2 不加任何限制地提取连通域，得到 479 个 blob——绝大多数是托盘绒面的散斑。第一道闸门是面积筛选：保留面积 \(\ge 150\) 的 blob，成片散斑应声出局，只剩 23 个元件尺寸的连通域。第二道闸门是 ignoreROIBoundary——剔除与 ROI 边界接触的 blob，那颗被视场下缘截断的元件被移除，剩 22 个进入分类。

为什么贴边对象必须剔除？因为它们是被视场截断的：只拍到半截，面积、伸长度全部失真——拿不可信的特征去分类，结果必然不可信。正确的做法不是”努力分类”，而是承认这一帧看不全它，把它留给下一帧或邻接相机。这正是 ignoreROIBoundary 参数的工程价值：SDK 原生支持，一个布尔值就把这类系统性错误关在门外。

分类规则只用两个位姿无关的特征：

面积 \(\in [300, 1000]\) 且伸长度 \(\le 4.0\) → 合格单粒（good）；
否则 → 异常（reject）——搭接对、异物或被截断的残块。

之所以同时设面积上限与伸长度上限，是因为搭接会同时拉高这两个量：端对端搭接的面积约为单粒的两倍、伸长度也约为两倍，任一判据都能擒住它（互为冗余，更鲁棒）。结果如下：

表 23.1: 筛选与分类结果（22 个 blob；人工核对：视场内共约 24 颗元件，含 1 颗贴边截断、1 对搭接）

类别	判定规则	检出	说明
合格单粒 good	面积 ∈[300,1000] 且 aniso ≤ 4	21	伸长度实测 2.72～3.41
异常 reject	否则	1	端对端搭接对：面积/伸长度均约 2× 名义

图 23.3 把结果画回原图：合格单粒套细白框，异常的搭接对套粗白框加对角叉。仔细读这张图能看到三件事：散落的绒面散斑没有任何框——面积筛选的功劳；下缘那颗被截断的元件也无框——ignoreROIBoundary 在分类前就把它剔除了；而左中部那个被打了叉的粗框，正是 21 颗合格件之外唯一的异常——一对端对端搭接的元件，也是下一节的主角。

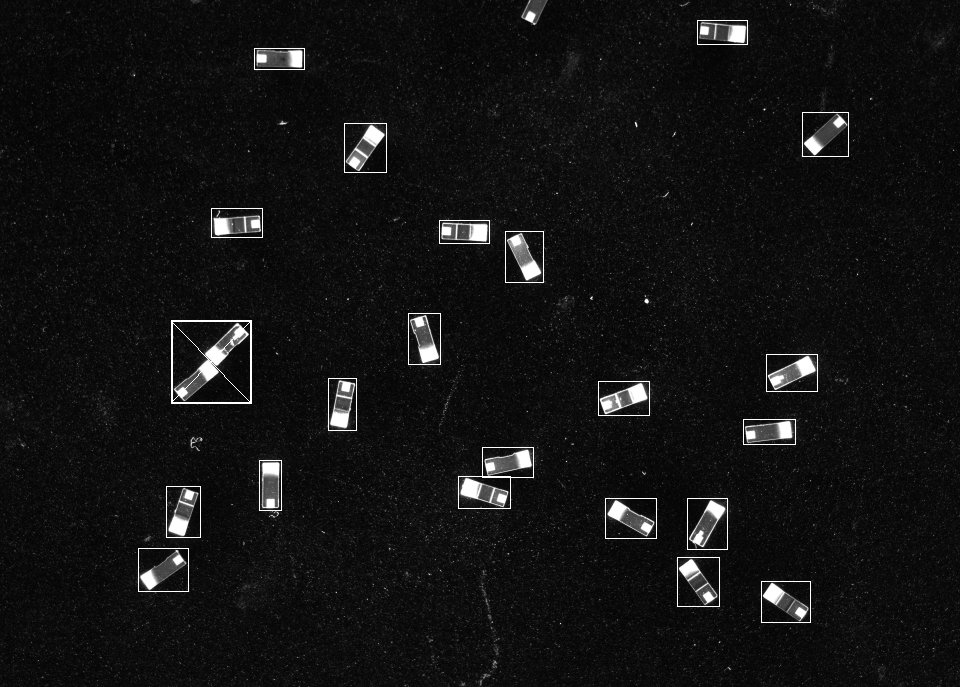

图 23.3: 分类结果叠加图：细白框 = 合格单粒元件（21 个），粗白框加对角叉 = 异常的搭接对。绒面散斑与下缘截断元件均未获框（已被筛除）。

23.4 搭接与合并

那对搭接元件是真实样图里现成的钉子：两颗 chip 件首尾搭在一起，金属端面在中缝处连成一片，二值化之后必然粘成一个 blob。图 23.4 (a) 是该区域二值图的 8 倍放大：一根中段带细颈的”弯折长条”，连通域标记对此无能为力，它看到的就是一个对象。

合并 blob 的特征把误判机制暴露得很彻底，也把识别它的钥匙递到手上：面积 1342 px（合格单粒面积中位数为 637 px，比值 2.1）、伸长度 5.26（单粒约 2.8，比值近 2）。两个位姿无关的判据同时报警——这正是它在上一节被判为 reject 的原因。计数的恢复则有一条比形态学更轻的路：面积商。把合并 blob 的面积除以名义单粒面积，\(1342 / 637 = 2.11\)，四舍五入得 2——这对元件如数补回。于是全帧的元件计数为 \(21\ (\text{合格}) + 2\ (\text{面积商还原}) = \mathbf{23}\) 颗（外加那颗被下缘截断、留给下一帧的元件）。

搭接不是连通性选择的错，是上料的必然：散料抛撒下来，总有概率首尾相接。值得强调的是这里与第一节对角接触的区别——那对元件像素集真正重叠，4 连通、8 连通都会把它们合并；换连通性救不了，只能从特征层面识别、或从机械层面重新抛料。

经典的另一条对策是腐蚀分离（腐蚀的原理见章节 8）：搭接处往往只有窄窄的”颈”，腐蚀几次本应掐断。实验照做，结果却给真实结构件上了一课：这些 chip 件并非实心亮块，而是”两端高亮端面 + 较暗本体”的结构件——一次 3×3 腐蚀在掐断搭接颈的同时，也把每一颗单粒的端面与本体之间腐断。图 23.4 (b) 是同一区域腐蚀一次后的特写：弯折长条没有干净地一分为二，反而碎成了好几块。代价立刻摆上桌面：全图元件尺寸的 blob 数从 22 暴涨到 32——计数被腐蚀破坏，而非修复。

工程结论必须说得直白：在真实结构件上，腐蚀分离不可盲用。合成场景里相切圆是实心圆盘，腐蚀只削边界、能干净分家；可一旦目标内部有明暗结构（金属端面 vs 本体、镀层 vs 基体），腐蚀就会沿着内部的”暗缝”把好零件也撕开，计数与面积一起失真。真实产线的稳健路线因此是两条腿走路：用面积、伸长度等位姿无关特征识别搭接（把它判成 reject 并报警），用面积商而非连通域个数恢复计数。若确需在像素层面切开粘连，基于距离变换的分水岭分割（watershed）比盲目腐蚀稳妥得多——它在距离图的”山脊”处切开而不削减面积，代价是实现与调参都重得多。

23.5 SciVision 实现

本章流水线由三个类协作完成：SciSvThreshold 产出区域，SciSvBlobAnalysis 拆分与筛选，SciSvRegionFeature 计算特征表。

// 1) 亮阈值分割：保留灰度 [80,255] 的高亮元件，dstRegion 与二值图同时输出
SCIMV::SciSvThreshold th;
SciImage binImg;  SciRegion fgRegion;
th.ManualThreshold(img, roi, /*lower*/80, /*upper*/255,
                   SCI_THRESHOLD_TYPE_WHITE, 0, &binImg, &fgRegion);

// 2) Blob 提取：提取时按面积下限过滤散斑 + 剔除贴边对象
SCIMV::SciSvBlobAnalysis ba;
SciRegion mask;                          // 默认构造 = 不屏蔽任何区域
SciVarArray minV, maxV, ft;              // 特征区间过滤的三元组
ft.Append(SciVar((int)SCI_REGION_AREA));
minV.Append(SciVar(150.0));  maxV.Append(SciVar(5000.0));
SciVarArray fhF, fhMin, fhMax;           // 留空 = 不做孔洞填充
SciRegionArray blobs;  SciMatrix featM;
ba.BlobAnalysis(fgRegion, img, roi, mask, minV, maxV, ft,
                /*fillHole=*/false, fhF, fhMin, fhMax,
                /*ignoreROIBoundary=*/true, false, &blobs, &featM);

// 2') 也可先敞开提取，再用 BlobFilter 做面积后滤（便于观察各闸门筛掉了谁）
ba.BlobFilter(blobsAll, featAll, SCI_REGION_AREA, 150.0, 5000.0,
              &featArea, &blobsArea);

// 3) 对 blob 数组计算特征（面积、重心、外接框、伸长度、矩形度……）
SCIMV::SciSvRegionFeature rf;
SciVarArray feats;                       // 依次 Append 若干 SciFeatureType 编号
SciMatrix m;
rf.CalRegionFeature(blobs, feats, &m);

几个参数值得逐一说明。ManualThreshold 取 [80,255] 的灰度带、SCI_THRESHOLD_TYPE_WHITE 表示”带内为前景”，对暗背景上的亮目标正合适；最后一个参数 dstRegion 是工程上的甜点：分割结果以 SciRegion 形式直通 BlobAnalysis 的第一个参数，中间不必经过二值图再重新提取。BlobAnalysis 的 minValue/maxValue/featureType 三个数组构成提取时的特征区间过滤（本例只设面积下限去散斑）；ignoreROIBoundary = true 即小节 23.3 所述的贴边剔除。BlobFilter 则提供事后筛选——先敞开拿全集、再按需收紧，便于调参时观察每道闸门各筛掉了谁（479 → 23 → 22 的数字正是这样打印出来的）。注意全图 ROI 用 GenRect1((0,0),(W,H))：右下角是排他端点，传 \((W,H)\) 才能覆盖整幅，误传 \((W{-}1,H{-}1)\) 会漏掉最外行列。

三个坑需要记录。其一，CalRegionFeature 输出的 SciMatrix 行列方向在文档中未注明——本章配套代码按”某一维长度等于特征数”自动判向后再取值，移植时务必保留这层防御。其二，矩形度 SCI_REGION_RECTANGLEDEGREES 按轴对齐外接矩形计算，随目标转角变化（实测同型元件 0.38～0.93），不可当位姿无关判据——位姿不变的形状判据请用伸长度。其三，SciSvBlobAnalysis 等几个头文件无条件定义了 DLL_EXPORTS（即以 dllexport 方式声明），把它们的 #include 放在 dllimport 风格的头之后即可正常链接，实测无碍。

工业案例：散料供料的搭接返工

某 SMD 来料检线用振动盘把贴片元件抛撒到检测托盘上，再用 blob 分析清点每盘数量并核对规格。元件密度一高，偶有两颗首尾搭接，二值化后粘成一个 blob，计数随之少 1，系统误报”缺料”停机——而盘里一颗不少。复查发现误报帧里总有一个面积约两倍于正常元件、伸长度也近两倍的”大 blob”，正是搭接对。一线最初想用腐蚀切开，却发现这些”端面 + 本体”结构件一腐就碎、计数更乱。最终修复没有动用形态学，而是双管齐下：用面积与伸长度双阈值把搭接对识别为异常并触发振动盘二次抛料（机械层面解决粘连），同时把”缺料”判据从连通域个数改为总前景面积除以名义单粒面积取整——搭接对的面积商 \(1342/637\approx2\)，恰好补回那一颗。上线后误报清零。教训：计数任务里”面积商”比”连通域数”更鲁棒，搭接改变拓扑却几乎不改变面积；而真实结构件上腐蚀分离要慎之又慎。

23.6 小结

Blob 分析 = 连通域 + 特征 + 筛选，是把”白色像素堆”变成”可计数对象”的标准三段式；连通性（4/8）的选择决定对角接触算一个还是两个，但物理搭接像素集重叠，换连通性救不了。
特征选择三原则：可解释、对目标差异敏感、对噪声与位姿不敏感。面积与伸长度（anisometry）是最稳健的一线特征（本章单粒伸长度稳定在 2.7～3.4，搭接对窜到 5.26）；轴对齐矩形度、外接框宽高随转角漂移，含周长的圆形度对小目标不可靠。
筛选是分类的前提：面积下限滤掉绒面散斑，ignoreROIBoundary 剔除被视场截断、特征不可信的贴边对象——本章 479 → 23 → 22 的每一步都各司其职。
搭接是上料的必然，腐蚀分离要看对象：合成实心目标腐蚀能干净分家，但真实”端面 + 本体”结构件一腐就碎（全图 blob 22→32），计数被破坏而非修复。稳健做法是用面积/伸长度识别搭接、用面积商恢复计数，或改用分水岭；机械层面则可二次抛料。
Blob 特征只看像素的”占有”，不看边界的”形状走向”——当分类需要更精细的轮廓信息时，请前往轮廓分析（章节 24）。

连通域标记的算法源头可追溯到 Rosenfeld 与 Pfaltz 关于数字图像顺序操作的奠基性论文 (Rosenfeld 和 Pfaltz 1966)——连通分量标号、距离变换乃至骨架的雏形都在其中；区域边界的拓扑分析与游程式提取则可参考 Suzuki 与 Abe 的边界跟踪算法 (Suzuki 和 Abe 1985)。连通域标记与区域特征的教科书式综述见 Gonzalez 与 Woods (Gonzalez 和 Woods 2018)；关于区域特征与形态学分割（含分水岭）更系统的工程论述，可进一步阅读 Steger 等人的著作 (Steger, Ulrich, 和 Wiedemann 2018)。
