Generative deep-learning-embedded asynchronous structured light for three-dimensional imaging

问题背景

结构光三维测量向物体投射一系列条纹图像，再从另一视角拍摄。物体表面会使条纹发生弯曲，每个像素处的条纹相位编码了深度信息。条纹投影轮廓术（FPP）是这类技术中最常用的方法之一，它要求相机在某一幅图案单独显示期间完成拍摄，因此投影仪与相机之间必须同步，通常依靠硬件触发信号实现。

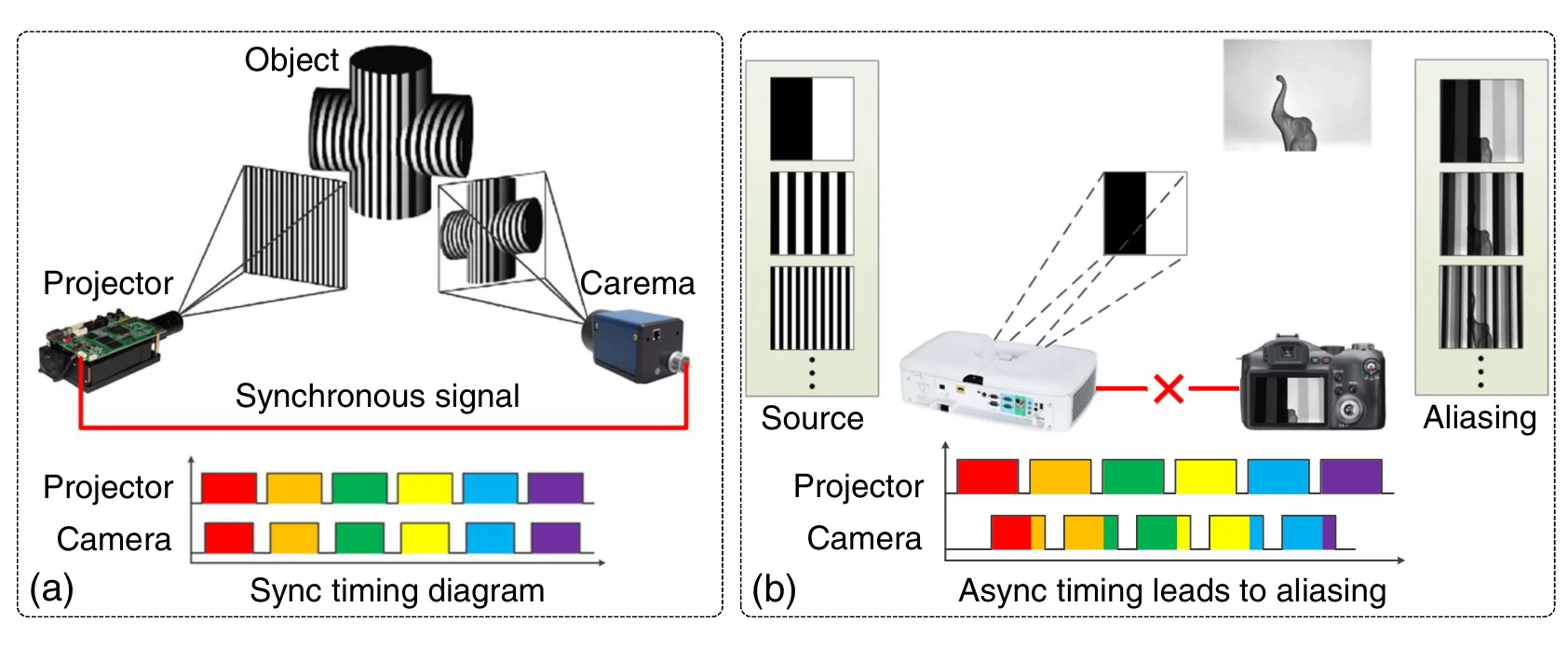

同步在工程上是一种负担。硬件触发电路只见于昂贵的工业设备，而低成本的消费级设备往往没有相应接口，尽管如今智能手机、平板和笔记本电脑的相机已具备很高的分辨率和帧率。软件同步需要在两幅图案之间等待比曝光时间更长的间隔，帧率因此降低，而且并不总能稳定工作。信号线还限制了相机与投影仪之间的距离，并容易受到电磁干扰。然而，如果投影仪和相机各自独立运行，投影仪就可能在相机曝光中途切换图案，拍到的图像便是相邻两幅图案的混合，即混叠条纹图（aliased fringe pattern，AFP）。直接从这类图像计算相位会导致重建误差。已有的非同步结构光研究使用的是简单的二值（黑白）图案，或只处理了异步问题的其他方面；据作者所知，此前尚无针对广泛使用的正弦条纹进行异步采集的研究。

方法原理

混叠本身的形式很简单。AFP 中每个像素的值，是曝光期间两幅图案各自贡献的累加，两者所占比例取决于投影仪切换图案的时刻（论文式 5）。混叠不会移动像素，在每个位置都以相同方式发生，这一性质正适合用卷积网络来处理。但切换时刻未知，且很难测量，因此从一幅图像恢复出两幅图像是一个病态的“一对多”问题。论文将其视为图像生成问题：由生成式网络学习生成两幅干净的条纹图，之后即可直接沿用标准的相移重建方法。

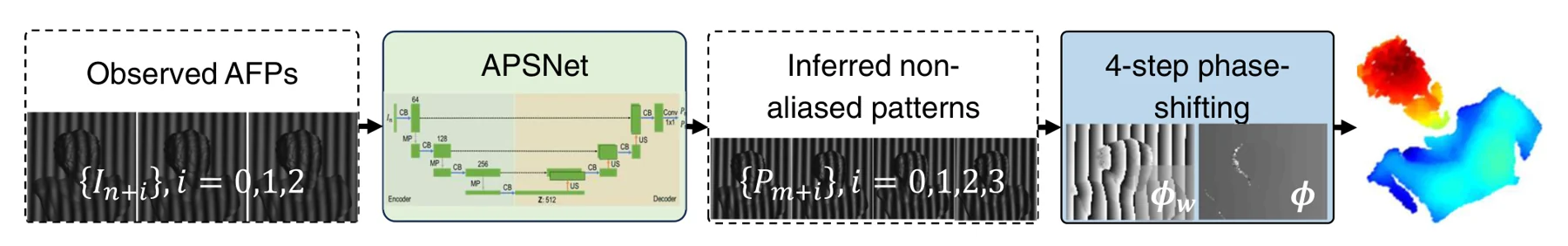

1. 同步采集（参照）。 每次曝光恰好只看到一幅投影图案，因此每张图像只包含一幅干净的条纹图。
2. 异步采集。 投影仪和相机各以恒定速度工作，且相机速度更快，以保证每幅图案都能被拍到。若图案切换发生在曝光期间，就会得到一幅对相邻两幅图案积分而成的 AFP。论文处理的是两幅图案混叠的情形。

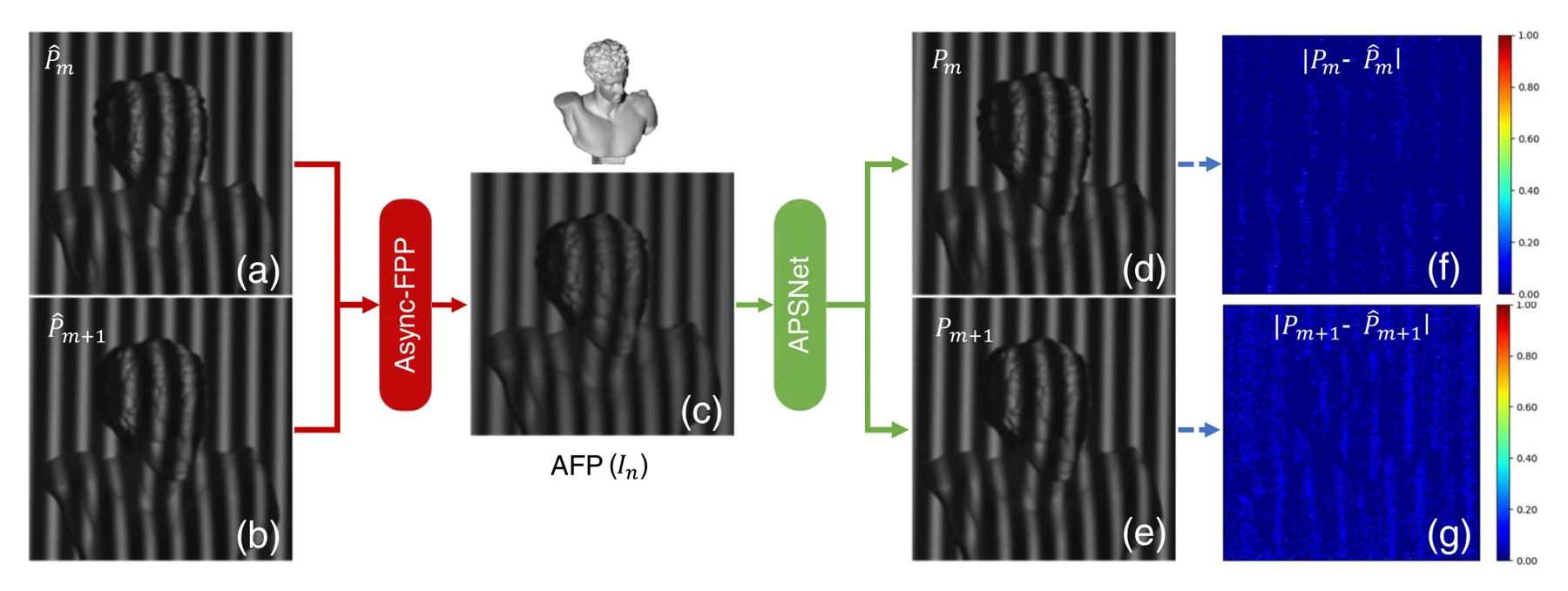

3. 用 APSNet 分离。 APSNet（混叠条纹图分离网络）是基于 U-Net 的编码器–解码器：编码端由四个带最大池化的模块组成，解码端通过上采样和跳跃连接逐步恢复到原始分辨率。它把一幅 AFP 映射为混叠前的两幅图案。训练时，APSNet 作为条件生成对抗网络（GAN）中的生成器：判别器将生成的图案对与真实图案对进行比较，另有均方误差和结构相似性两项损失，使生成图案在统计上接近投影图案。对抗、均方误差和结构相似性三项损失权重相等时，训练过程最为平稳（图 8）。
4. 求相位。 每幅 AFP 混入相邻两幅图案，相邻的三幅 AFP 与前后相邻者共享图案，因此 APSNet 可得到四幅相继的条纹图，相邻两幅相差四分之一周期。经典的四步相移算法由此求出包裹相位，再加上条纹级次（2π 的整数倍）完成相位展开，得到连续相位图。
5. 三维形貌。 利用成熟的 FPP 重建模型，由连续相位计算出物体的三维形貌。

训练数据来自真实系统：一台工业相机（2048 × 1536 像素）、一台 DLP 投影仪（1280 × 1024）和一块自研微控制器：投影仪投射条纹后向微控制器发出信号，后者按设定时长 Δt 延迟触发相机。Δt = 0 时，系统采集到的是普通的无混叠条纹。源图案为五组 256 × 256 的正弦条纹，周期数分别为 50、60、70、80、90，每组包含四个相移（0、0.5π、π、1.5π），采集时延迟从 1 ms 到 10 ms，以 1 ms 递增。由此得到 1500 幅 AFP，每幅都与其两幅源图案配对，其中 1125 幅用于训练，375 幅用于测试。

实验结果

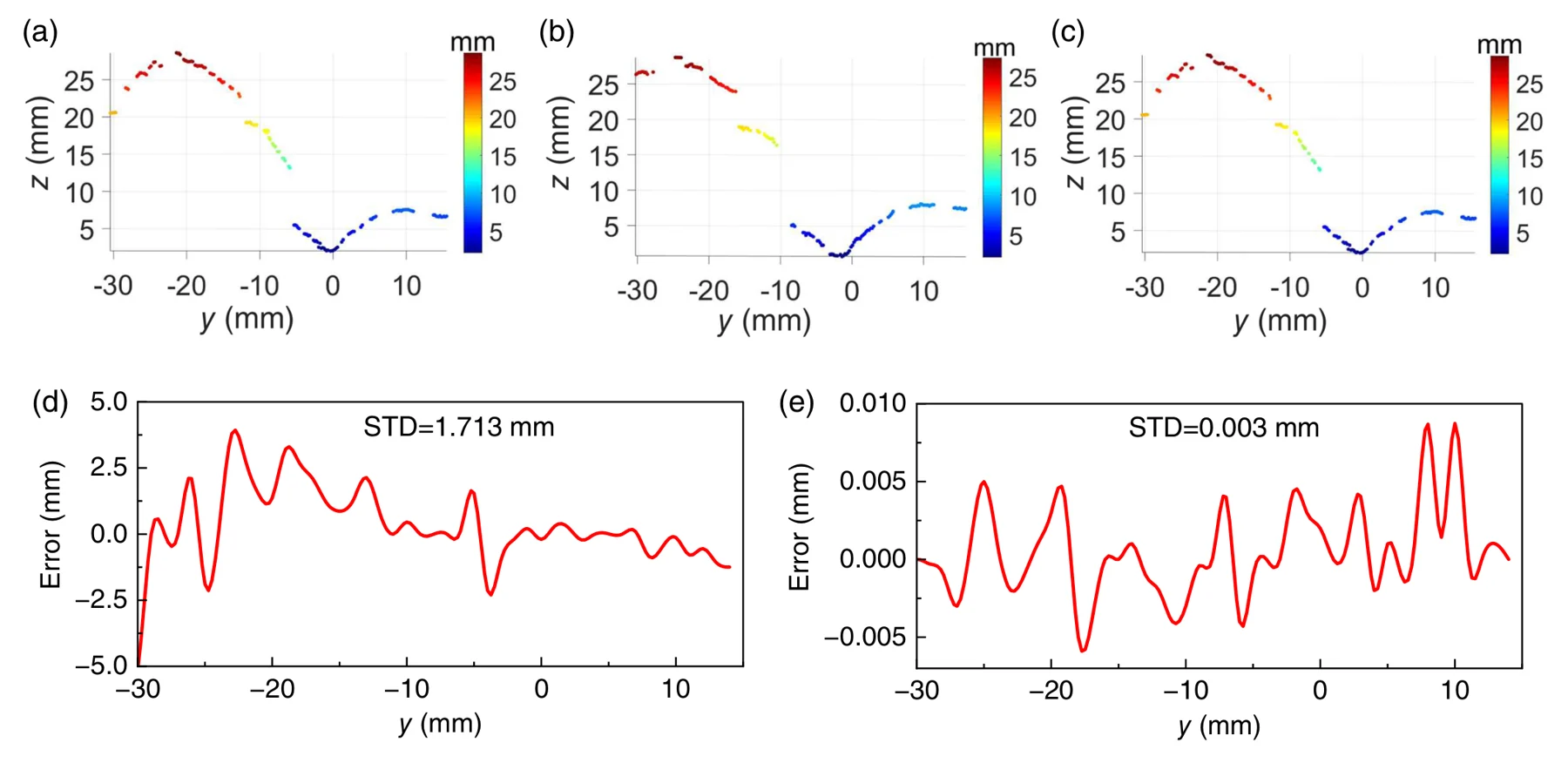

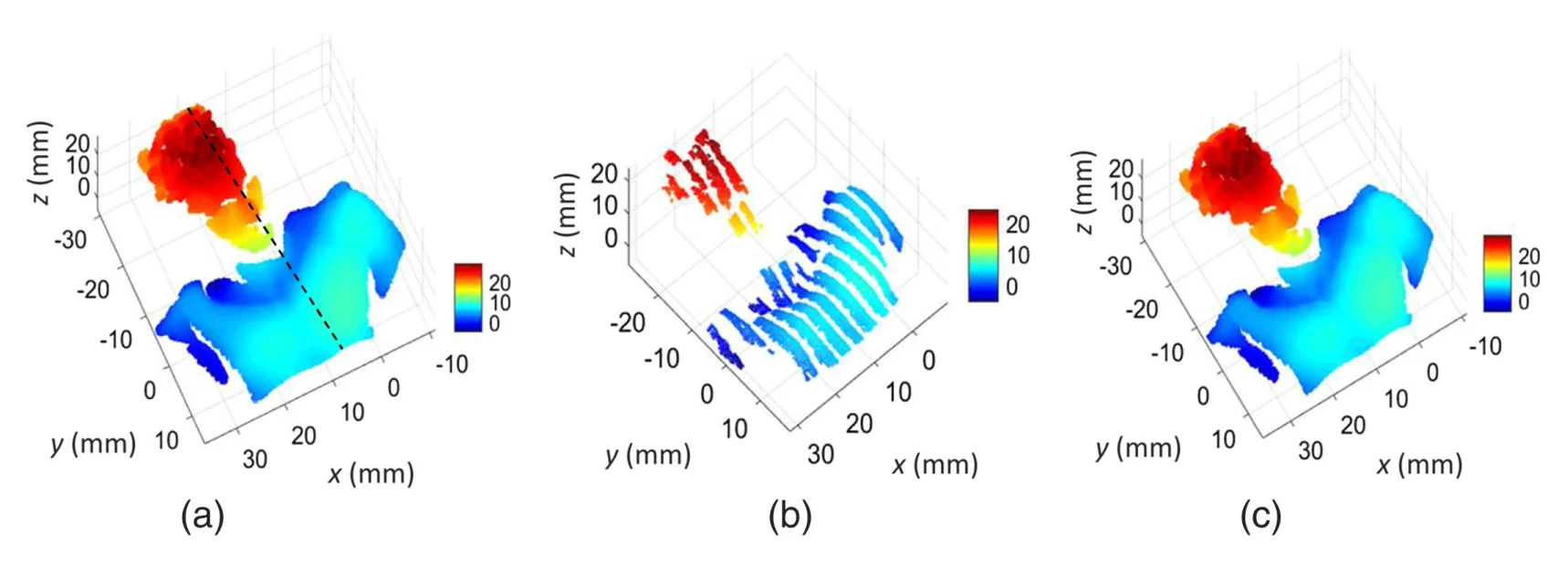

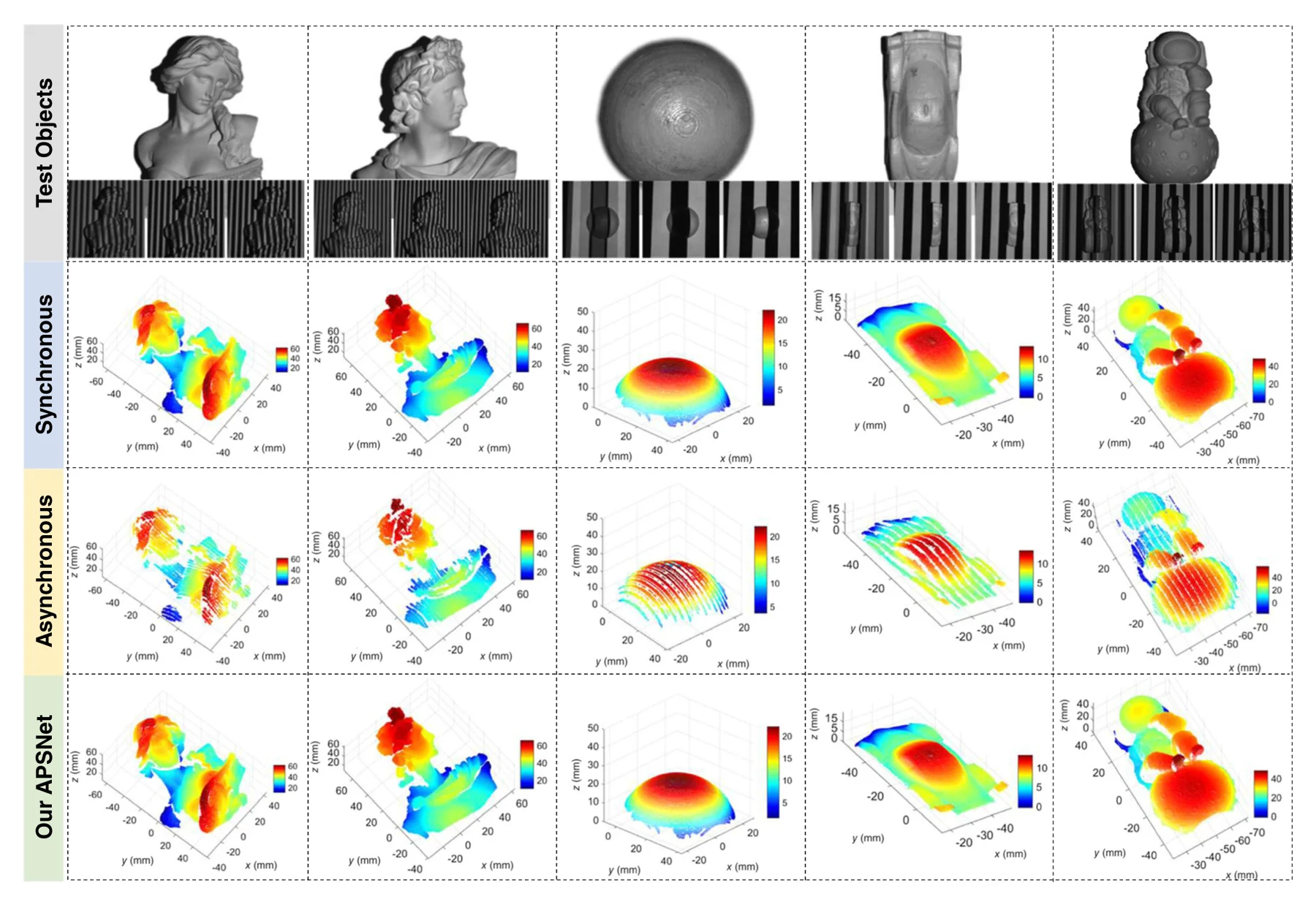

测试对象包括雕像、汽车模型和球体，网络在训练和验证中都没有见过它们。所有对比都以同步图案的重建结果为基准。直接用 AFP 重建会丢失大量形状信息，而用 APSNet 分离出的图案重建的形状与基准非常接近（图 12）。论文总结指出，相比直接使用混叠条纹，重建精度提高了三个数量级。

网络只用正弦条纹训练，却无需额外调整，也能分离投射到球体、汽车模型和一尊雕像上的二值混叠图案（图 14）。对于由螺旋桨样件、3D 打印螺栓和雕像组成、颜色和反射材质各不相同的多物体场景，该方法同样适用（图 15）。该方法假设每张图像只混入两幅图案。若投影速度远高于相机帧率，一次曝光内会混入两幅以上的图案；作者将这种更复杂的混叠列为方法的局限，也是后续研究的方向。
