A Point Cloud Contour Extraction Method based on Plane Segmentation
一句话看懂为提取电路板点云中芯片的轮廓，先用 PCA 改进的 RANSAC 分割平面，再把平面展平为二维图像、沿梯度边缘提取边界；单个芯片的轮廓提取耗时 64.614 ms，alpha shapes 则需 745.253 ms。
问题背景
点云轮廓特征提取广泛应用于工业检测、机器人操作等领域。受设备和环境等因素影响，实际采集的点云含有噪声，且点与点之间没有拓扑关系，这给轮廓检测带来了困难。在平面检测方面，已有方法包括 Hough 变换、区域生长和迭代 RANSAC；在边界提取方面，有基于三角网格的方法、按断裂线排序再拟合 B 样条曲线的方法，以及 alpha shape 算法。alpha shape 可以提取多边形的内、外轮廓点，但面对数据量大的点云时，其时间复杂度较高。
RANSAC 本身也有短板：它能容忍明显的噪声；但紧贴平面的点（例如相邻平面上的点）会落在距离阈值之内，从而引入误差。本文关注物体各表面的轮廓，具体对象是电路板上各芯片的轮廓。
方法原理

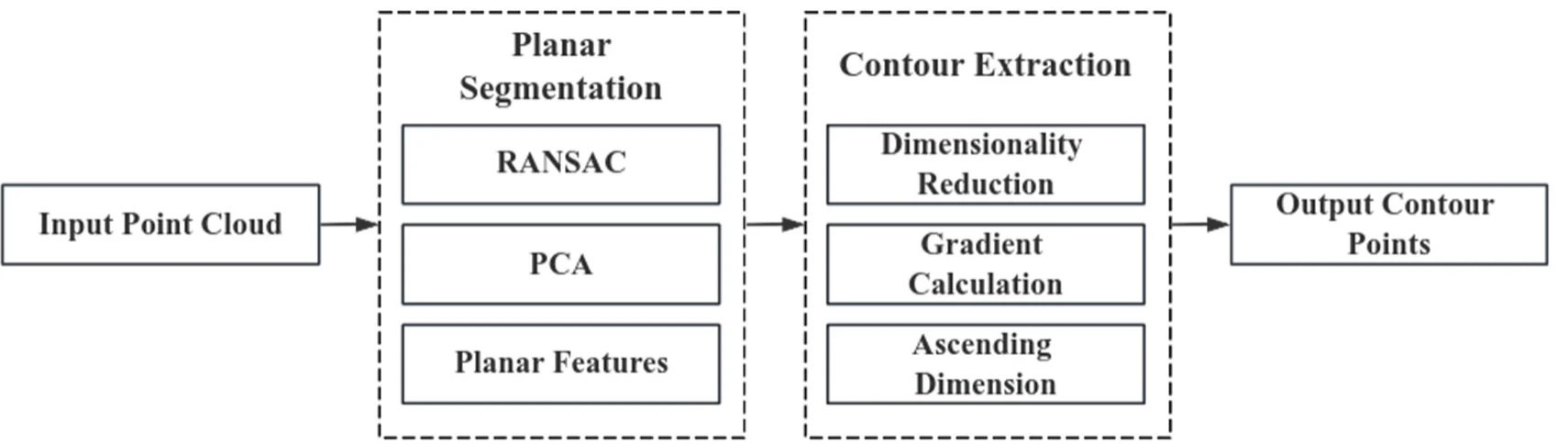

方法分为两个阶段。平面分割阶段融合 RANSAC 与 PCA，把点云分成若干平面点集；轮廓提取阶段再把每个平面转换为二维图像，根据图像梯度求出边界，并将边界点映射回三维空间。
- RANSAC 提出候选平面。 随机选取三个相距较远的点拟合平面，到平面距离小于阈值 dth 的点归入该平面的点集。迭代 Niterate 次后，把点数最多的点集作为当前平面并从点云中移除，再继续搜索，直到剩余点数少于 Nminnum。
- PCA 精化并整理平面。 对每个点集用 PCA 重新拟合：平面经过质心，法向量取协方差矩阵最小特征值对应的特征向量。若两个平面法向量夹角小于 15°，且超过 90% 的点到另一平面的距离小于 dth，则将二者合并；点数过少的平面对被剔除。重复上述操作，直到没有平面可以合并或剔除。
- 把平面展平为图像。 先用旋转矩阵把平面点云调整到与 XOY 平面平行，再借助焦距和偏移量投影为二维图像：有物体点的像素置 0，其余像素置 1。
- 由梯度求边界。 先用高斯滤波平滑图像，再计算梯度幅值和方向。对于初步得到的边缘像素，只有当它沿梯度方向在相邻像素中取得最大值时，才保留为边界点。
- 映射回三维。 边界像素经投影逆变换和逆旋转，得到三维空间中的轮廓点。
实验结果

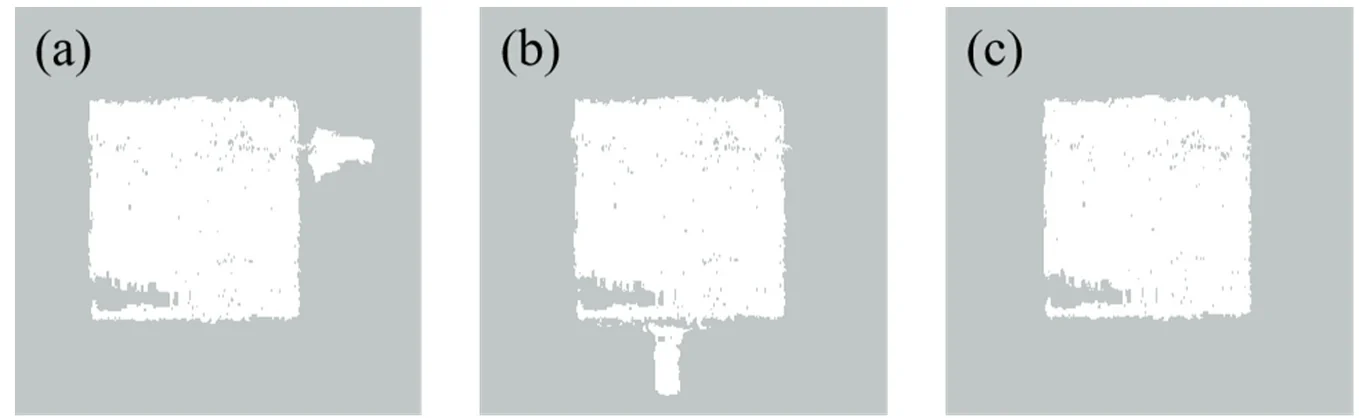

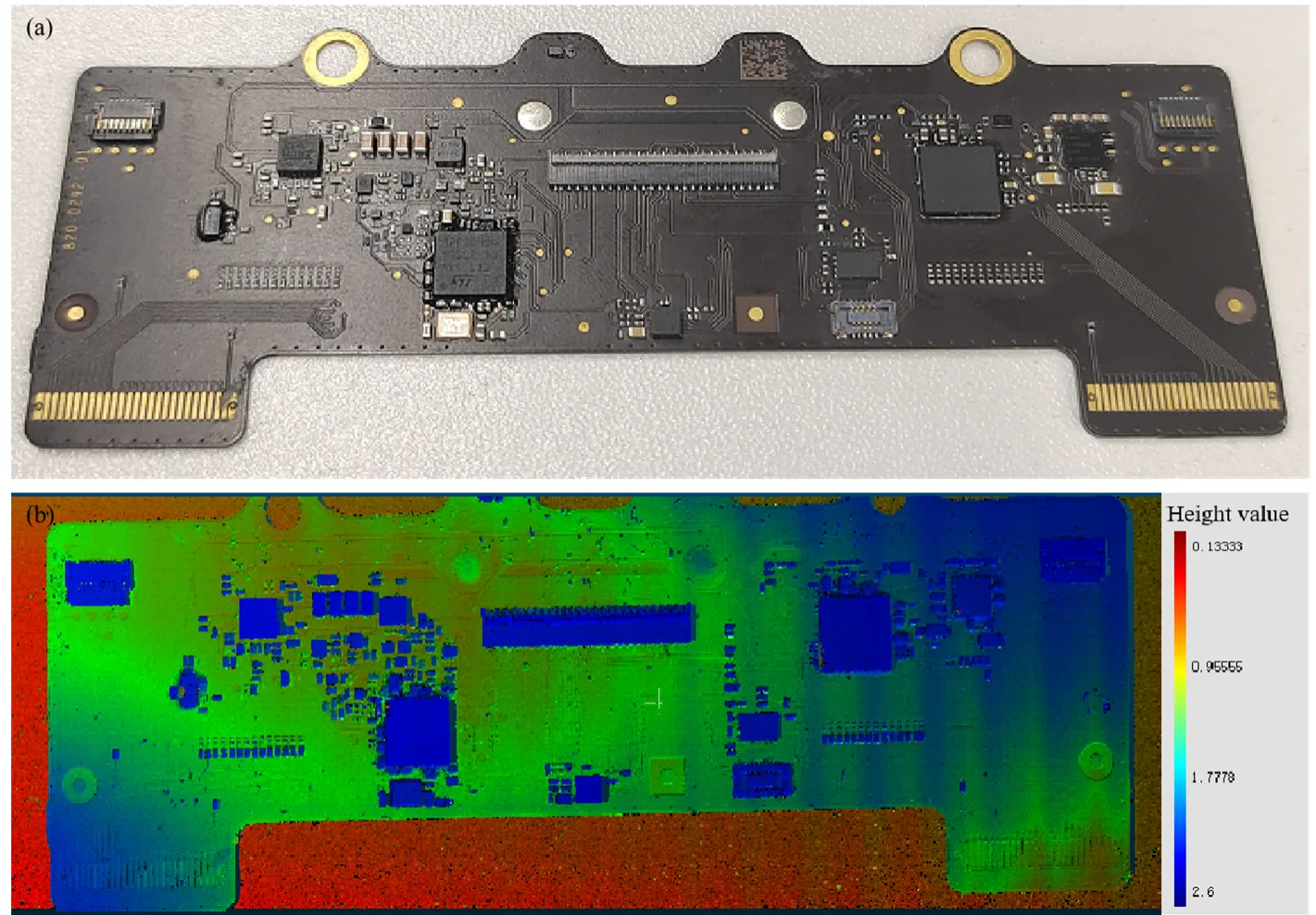

实验以电路板为对象提取芯片轮廓，运行平台为 Intel i7-12700 CPU、16 GB 内存。在平面分割上，本文方法与区域生长和传统 RANSAC 在同一数据上进行了对比。在下图所示的芯片上，区域生长额外并入了相邻区域，RANSAC 则多出芯片下方相连的一条，而 PCA-RANSAC 只保留了芯片表面本身；论文认为本文方法的结果受噪声影响最小。

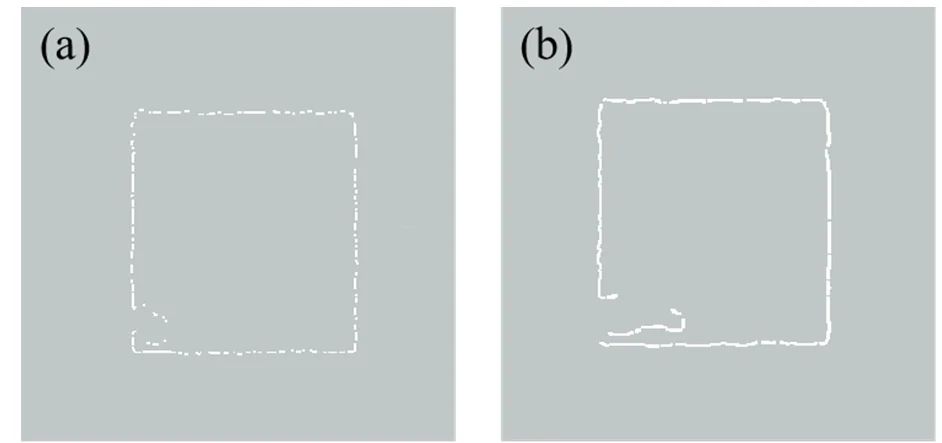

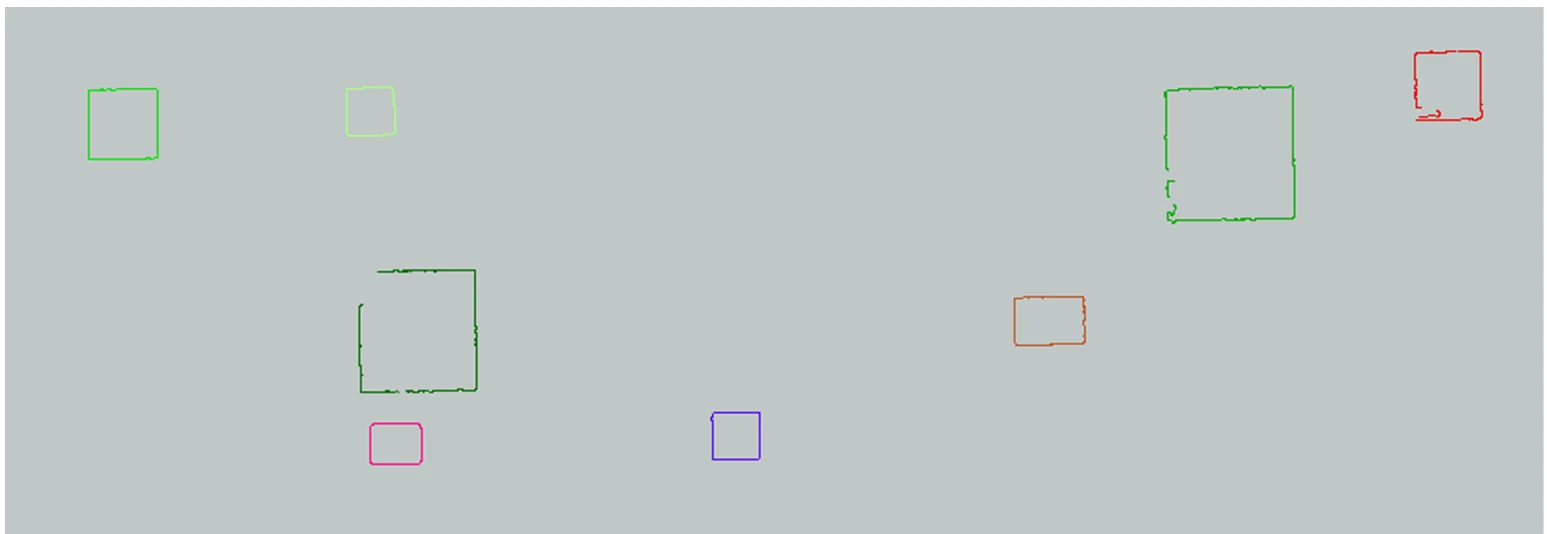

在边界提取上，本文方法与 alpha shape 算法进行了对比。对单个芯片，alpha shapes 得到的轮廓稀疏且断续，本文方法得到的轮廓更稠密、更连续，耗时也更短。
引用
@article{lu2024point,
title={A Point Cloud Contour Extraction Method based on Plane Segmentation},
author={Lu, Lei and Gao, Ran and Pan, Wei and Tang, Wenming},
journal={Frontiers in Computing and Intelligent Systems},
volume={7},
number={2},
pages={21--25},
year={2024},
doi={10.54097/jfqs4b09}
}
