Parallel Grayscale Connected Component Analysis via Neighborhood Labeling and Global Region Mapping

基于邻域标记与全局区域映射的并行灰度连通域分析
Ling Cao, Jianbo Weng, Jiawei Lu, Zihong Yu, Yong Yang, Daquan Feng, Wei Pan
SSRN preprint 5854925

一句话看懂GPU 上的连通域标记通常需要二值图像,会丢掉灰度细节。该方法直接对灰度图和深度图做标记,在紧凑的区域 ID 空间中合并区域,处理一张 200 万像素的深度图约需 1.6 ms。

问题背景

连通域分析(CCA)把灰度值相近的相邻像素归为同一区域,是工业缺陷检测、深度图滤波和医学组织识别中的基础步骤。随着传感器分辨率不断提高,工业产线需要在几毫秒内处理百万像素级图像,同时不能损失分割保真度。

现有方法只能二选一。CPU 上的串行算法,如区域生长和泛洪填充,直接基于灰度运行,能保留精细结构和细微梯度,但速度太慢,无法满足高节拍产线。GPU 上的快速算法,如 OpenCV 的 connectedComponents,面向二值图像设计,需要先做二值化(例如 Otsu 阈值),从而丢弃灰度信息。低对比度缺陷,或灰度相近的相邻深度平面,就会被合并或丢失。

据作者分析,把二值 GPU 算法改造成灰度版本并不简单。二值图像大多是稀疏、分明的团块,而灰度图像存在稠密、连续的梯度。只要相邻像素灰度差不超过阈值就相连,会在像素之间产生多得多的临时等价关系。在标签传播和并行并查集中,这会导致全局内存上严重的原子操作竞争,抵消并行带来的加速。

方法原理

整个方法在 GPU 上运行,直接处理原始灰度值或深度值。两个相邻像素的灰度差不超过阈值 τ,就属于同一区域。该方法不逐像素合并,而是先把图像切成许多小的局部区域,找出这些区域相接的位置,再在规模小得多的区域 ID 空间中合并。

  1. 局部划分。 每个像素检查按光栅顺序已经扫过的四个邻居:左上、上、右上和左。它按这一固定优先级,连接到第一个灰度差不超过 τ 的邻居;若都不满足,就成为根节点。所有像素并行判断。随后用指针跳跃(路径压缩)让每个像素得到其根节点的 ID。由于掩膜只向后看,某些形状(如 U 形)会被拆成多个初步区域。
  2. 边界检测。 为找出这些区域应在何处连接,每个像素检查下方的三个邻居:左下、下和右下。若某个邻居标签不同但灰度差在 τ 以内,就用一次原子索引递增把这对区域 ID 写入边列表。这些边构成区域邻接图,其规模远小于图像本身。
  3. 全局区域映射。 区域 ID 上的映射表初始为恒等映射。对每条边,把较大的 ID 映射到较小的 ID;沿映射链找到当前的根,因此与多个区域相连的区域最终归入同一个连通域。最后一遍展平使每个表项直接指向其根,再遍历一次图像,把每个像素的标签替换为根。
  4. 特征聚合。 区域面积等统计量先在每个 GPU 线程块的共享内存中,用一个小哈希表计数,再按块一次性累加到全局内存。这使全局原子操作的次数从每像素一次降到大约每区域每块一次,且整数求和结果精确、确定。面积低于下限的连通域可在同一遍中滤除。

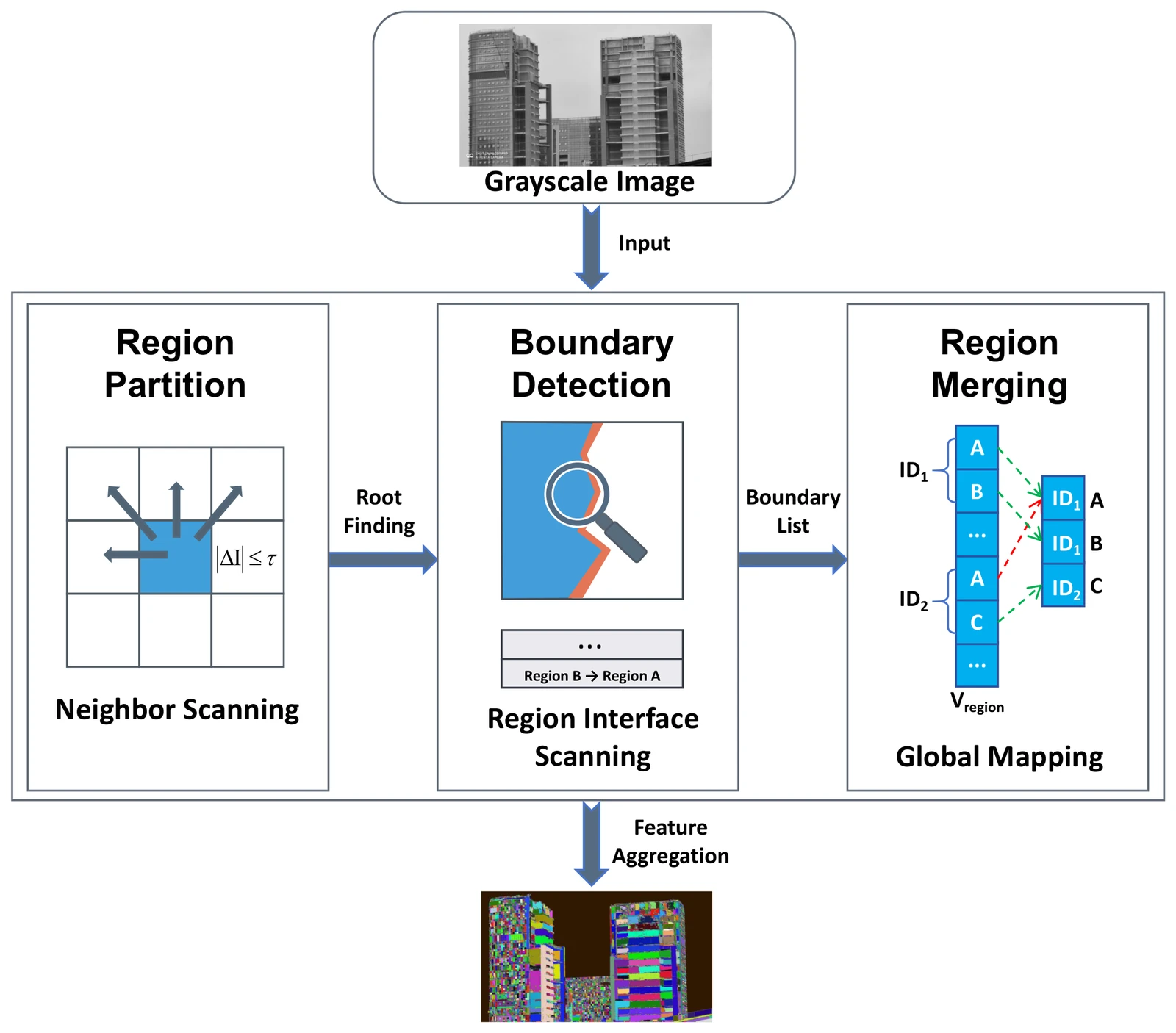

流程图:一张建筑的灰度照片依次进入三个框,基于灰度条件的邻域扫描进行区域划分,区域界面扫描进行边界检测并输出区域对列表,区域 ID 全局映射进行区域合并;特征聚合后输出被分成许多彩色区域的建筑。
方法总览:区域划分、边界检测、区域合并,最后进行特征聚合。论文图 1。

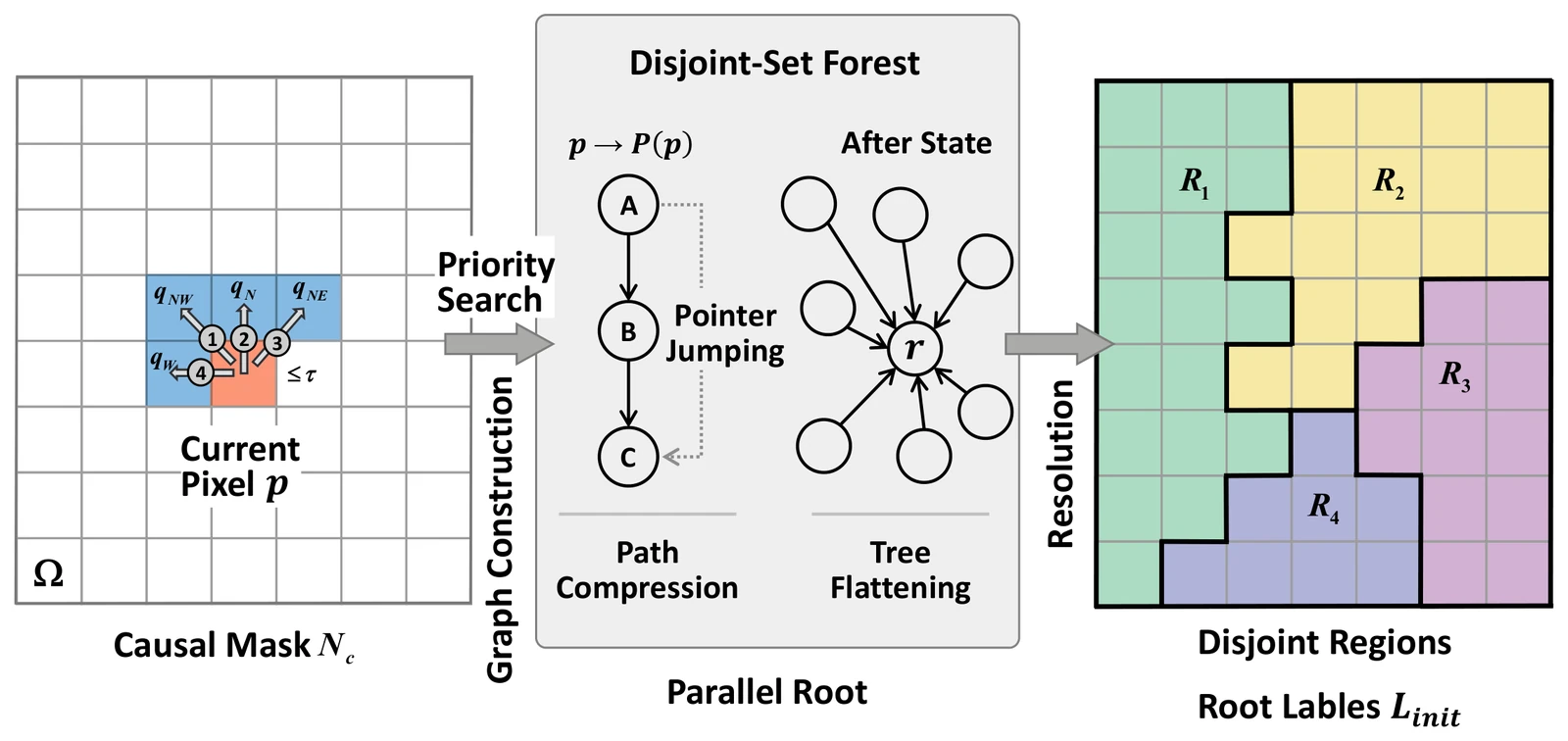

左:像素网格中的当前像素及其按优先级编号 1 至 4 的四个因果邻居。中:不相交集森林中,A 到 B 到 C 的链经指针跳跃缩短为以根 r 为中心的扁平树。右:网格被划分为四个彩色的初步区域 R1 至 R4。
局部划分:每个像素连接到因果掩膜中第一个相似的邻居,指针跳跃把得到的树展平为初步区域。论文图 2。

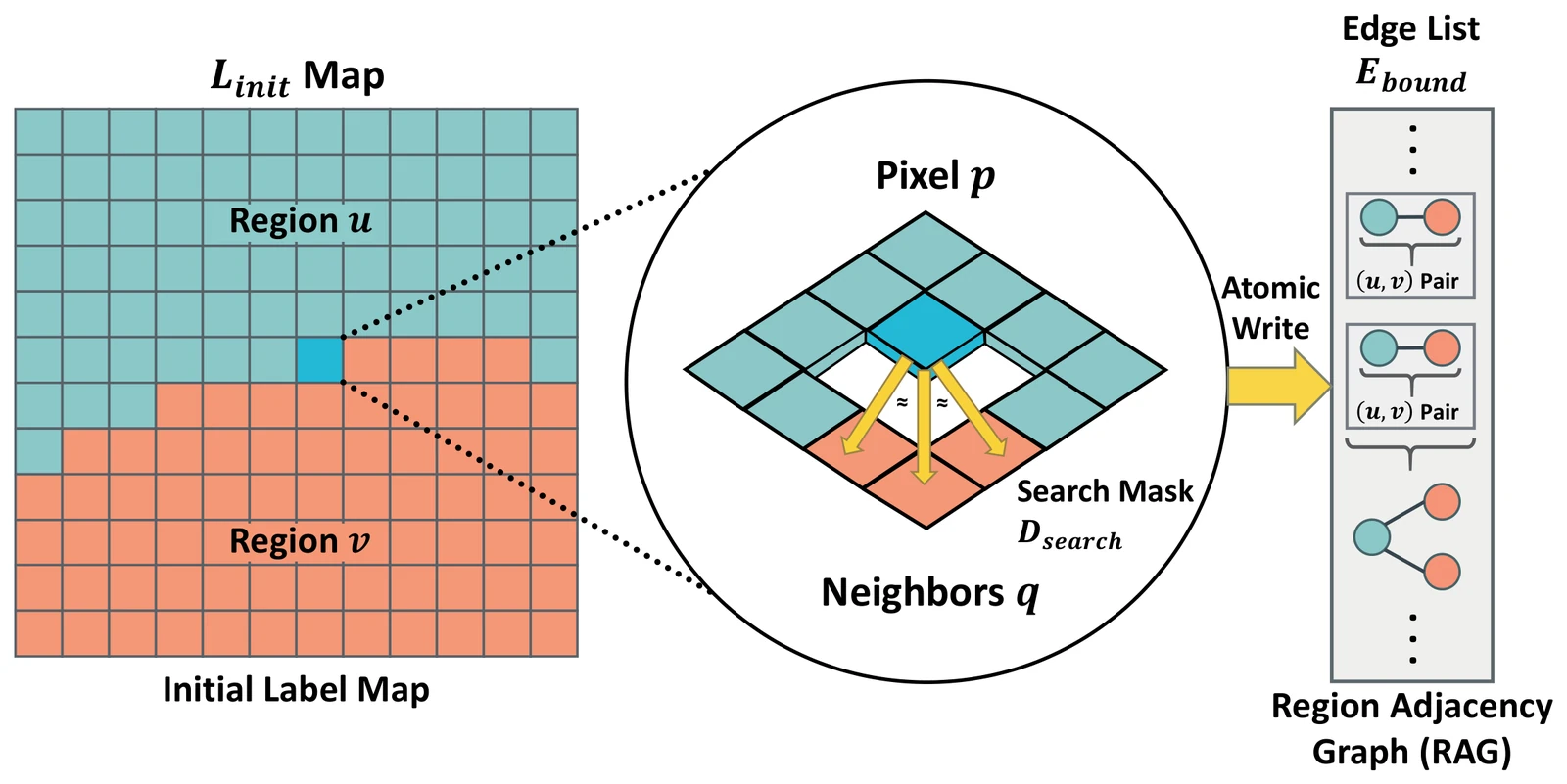

左:标签图中上方为区域 u,下方为区域 v。中:放大边界上的像素 p,检查其位于区域 v 的三个下方邻居灰度是否相近。右:由 (u, v) 对组成的边列表,构成区域邻接图。
边界检测:若某像素与另一区域中的下方邻居灰度相近,就把这对区域写入边列表。论文图 3。

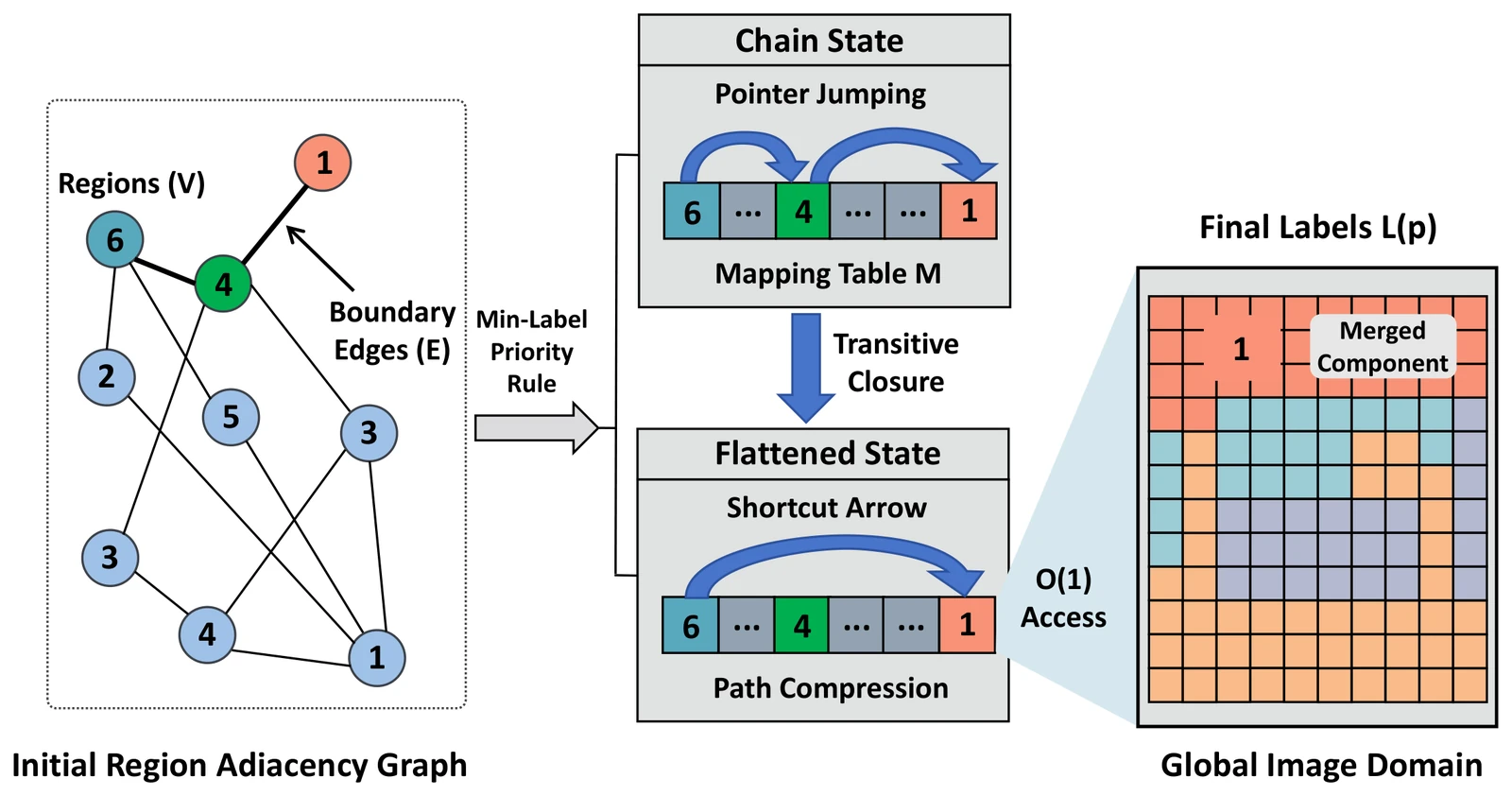

左:由编号区域构成的区域邻接图。中:映射表中区域 6 指向 4、4 指向 1,展平后 6 直接指向 1。右:最终标签图,合并后的连通域标签为 1。
全局区域合并:映射表把区域 ID 链解析到同一个根,再一遍完成图像重标记。论文图 4。

实验结果

算法用 CUDA C++ 实现,在 NVIDIA GeForce RTX 3060 和 Intel Core i5-12500 上测试;耗时为 100 次运行的平均值,不含数据传输。测试图像是 400 × 300 至 4000 × 3000 像素的工业深度图和灰度图。对比方法为 GPU 上的 OpenCV connectedComponents(需要二值图像),以及 CPU 上的串行区域生长和泛洪填充(与本文方法一样基于灰度)。

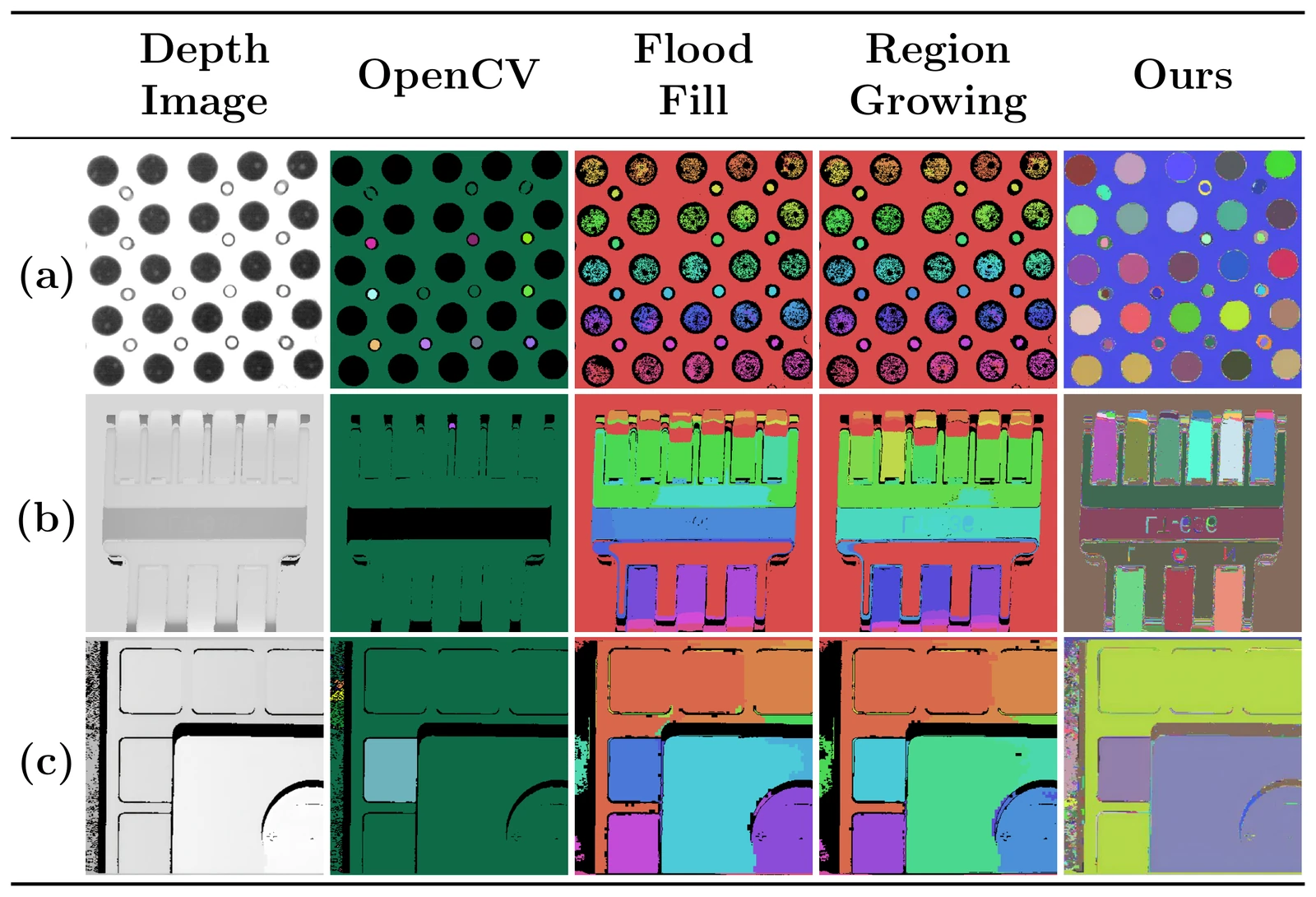

三行工业深度图,分别是带圆点和圆环的板、连接器和键盘按键;五列依次为深度图、OpenCV 二值标记、泛洪填充、区域生长和本文方法,每个区域用不同颜色表示。OpenCV 把每张图的大部分合并为一个区域,灰度方法则把各部分分开。
在 (a) 多圆结构、(b) 工业零件和 (c) 键盘按键上的定性对比:OpenCV 二值标记、灰度基线方法泛洪填充和区域生长,以及本文方法。论文图 5。

据作者分析,二值化流程在阈值处理后会过度合并或漏掉细微的灰度连通域,而本文方法的区域划分更精细。OpenCV 仍然快得多,因为它标记的是二值图像:在 1920 × 1080 上为 0.194 ms,本文方法为 0.865 ms(表 2)。与灰度基线方法相比,各分辨率下差距都很大:在 4000 × 3000 上,本文方法需要 8.659 ms,区域生长需要 763.75 ms。从 400 × 300 到 4000 × 3000,像素数增加 100 倍,耗时只增加 24.4 倍,从 0.355 ms 增至 8.659 ms。

作为正确性验证,在二值输入、阈值为 1 时,本文方法在三张测试图像上找到的连通域数与 OpenCV 和经典两遍扫描算法完全一致,分别为 475、12,484 和 91,737 个(表 3)。在 IoU 对比中,作者把与区域生长之间的微小差异归因于 CPU 和 GPU 的浮点精度差别。

在 1920 × 1080 图像上的分阶段耗时(表 5)显示:初始标记 0.608 ms,边界检测与映射 0.693 ms,全局区域 ID 合并仅 0.028 ms,最终重标记与统计 0.165 ms。阈值 τ 决定分割的粗细;由于耗时几乎不随连通域数量变化,调节 τ 不会带来延迟代价。由于合并具有传递性,只要相邻像素之间的每一步灰度差都在 τ 以内,平缓的灰度渐变区仍是同一个连通域。作者把自适应阈值、拓扑感知的边界规则和多 GPU 扩展列为后续工作。
